基本信息：

项目名称：西安曲江环球广场项目

项目地点：西安

项目简介：

      西安曲江环球广场项目位于西安市曲江新区。西邻雁塔南路，南接金水路。本次设计分两个地块，分别为H地块带的1,2,3号楼及G地块的G栋楼，建筑总面积约为25万平方米，其中1号楼由裙房商业和地下车库组成。2号3号楼塔楼为一类高层办公楼，建筑高度约为99米，其中2~3层为裙房商业；地下共四层，其中负1层主要为超市及商业，负2层、负3层为车库和设备用房等，负四层主要为车库及人防。

地下一层、二层设置有高低压配电室，其中负二层1号中心配电室为商业MALL及车库提供电源，负一层2号超市配电室为超市提供电源，负二层3号配电室为2,3号办公及附属商业提供电源。

      三间变电所合计共有33台10KV微机保护，550只低压柜进出线仪表。变配电室高压柜上安装的第三方微机综保，低压进出线回路上安装的安科瑞AMC72L-E4多功能电力仪表。

      本项目重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储；建立能源管理平台、实现能源的集中化管理；深入分析能源消耗过程与趋势；建立能耗监测与公示平台。通过对此项目的用电统一综合管理，可以对各区域设备能源使用情况进行查询分析，帮助管理人员发现潜在的节能机会，提高能源利用效率，科学有效地管理能源使用，从而降低能源使用费用，为建立节约型社会发挥作用。

      同时为保证生产管理用电负荷的统计及对危险源实时监控。还需要对现场的10KV高压配电柜及0.4KV低压配电柜进行电压、电流、功率以及各开关量信号等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力物力，电流趋势曲线功能能够直观的显示各回路的工作状态与时间。

系统结构描述：

       安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集及远程管理提供了基础平台，它可以和其他楼宇自动化系统进行数据转发构成复杂的监控系统。该能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

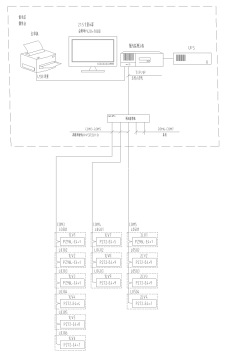

系统结构图

系统实现的功能：

综合能耗主界面

      主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。

支路用能

      系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

分项能耗统计

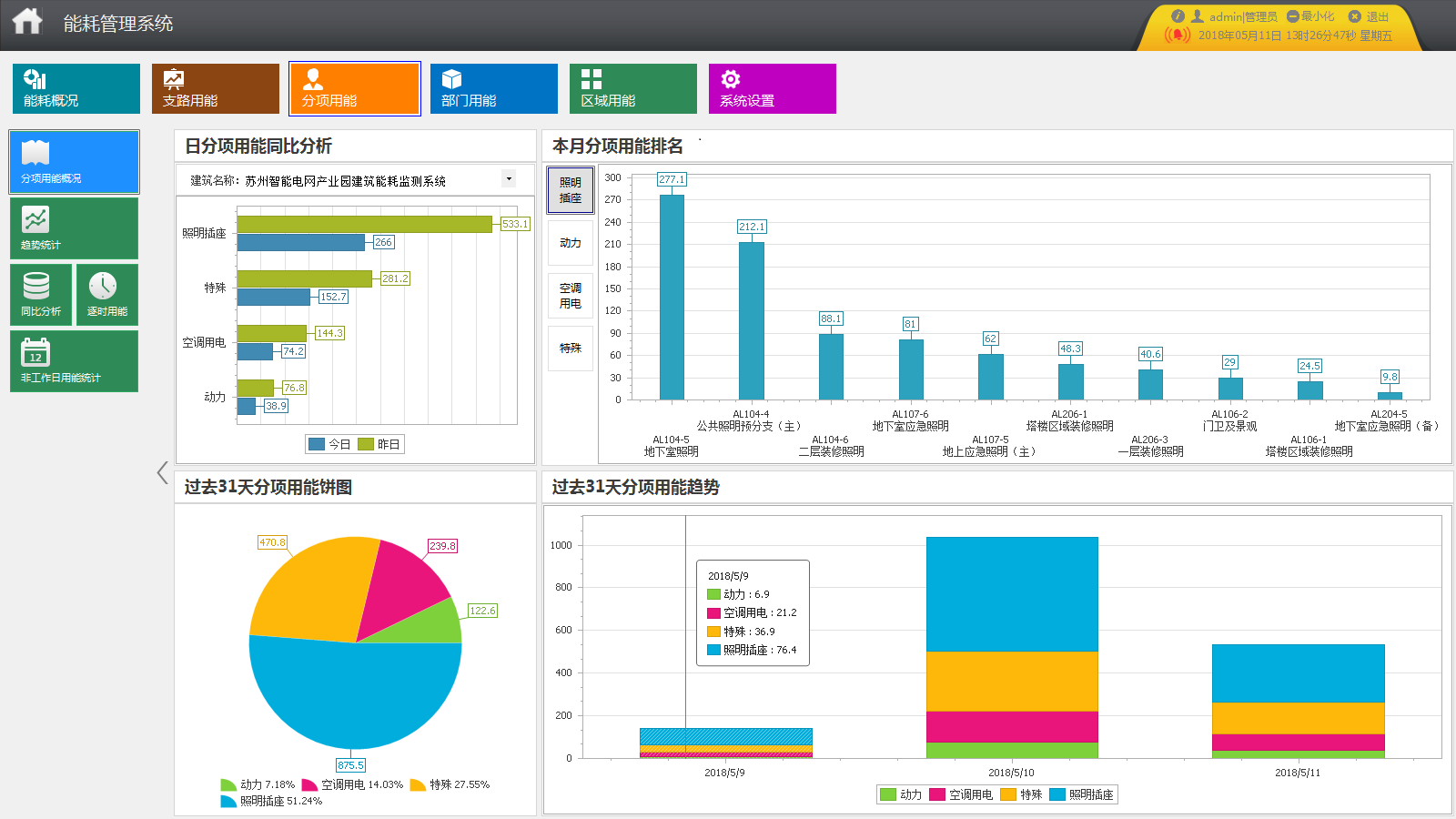

      系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图（蓝色柱表示今日，绿色柱表示昨日）；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

分项用能报表

       系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

能耗的同比环比分析

       系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。统计各支路当年每月用能及去年同期用能；

用能数据检查

       系统可以统计某段时间内各回路与下级支路的用能差值，超过一定百分比后醒目显示（红色区域），确保计量体系的完整性、准确性。

配置选项

       依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；

      配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；

        配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；

       配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；

       配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；

     配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块
