基本信息：

项目名称：西影多媒体演示中心A座项目

项目地点：西安

项目简介：

       西影多媒体演示中心A座位于西安市雁塔区西影路508号，本楼为以东5层高的综合性大楼。设计一套系统实现整个商业综合体的应急照明控制，减少灾害发生时的人员伤亡，降低财产损失。

      针对本项目的特性，在建筑内配置安科瑞应急疏散照明灯具，按照设计图纸要求，配合现场施工方，完成这个系统的施工，调试工作。在施工结束后，还与消防进行联动测试，根据实际情况以及疏散方案编制逃生路线。

系统结构描述：

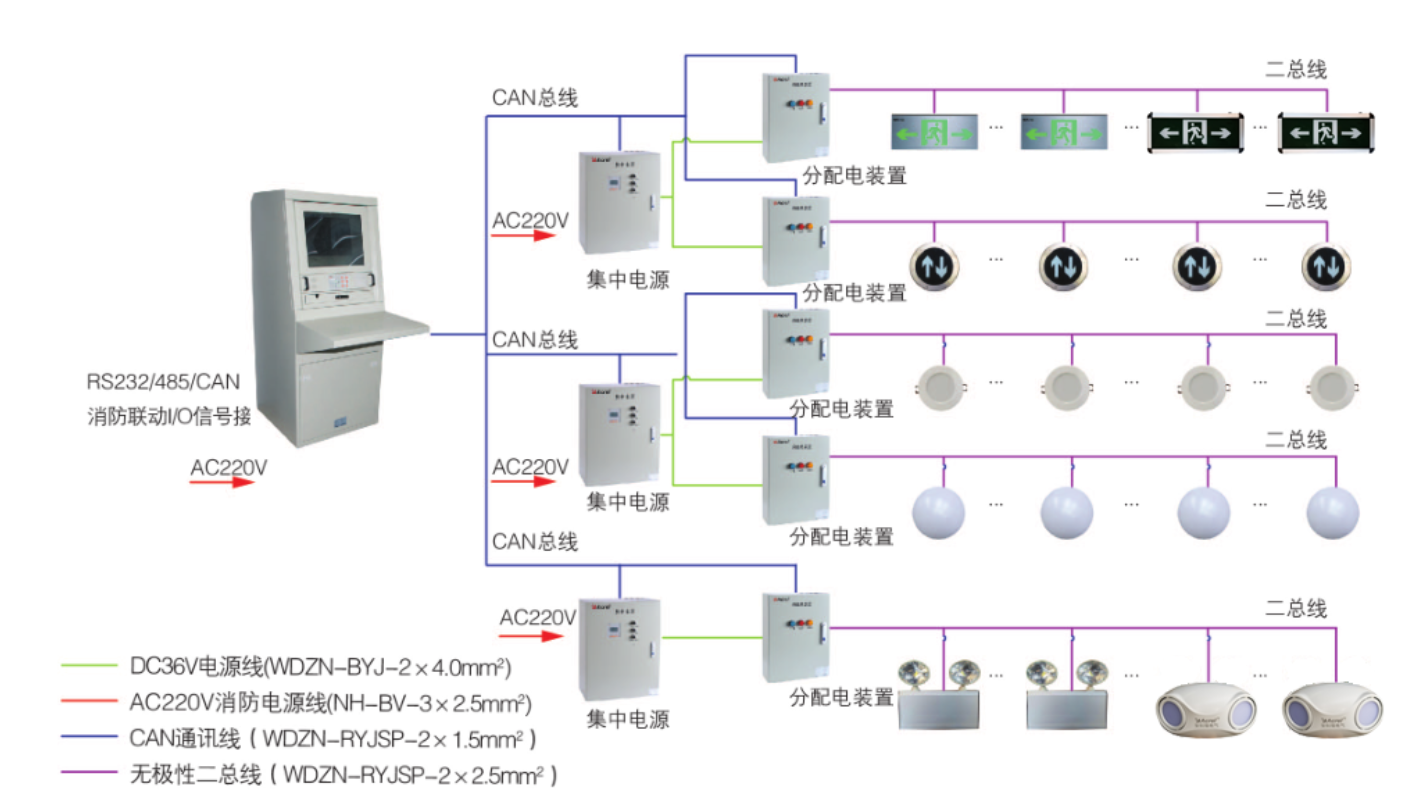

系统架构图：

      现场共有1台控制器，7台集中电源，7台分配电装置，合计对148台壁挂玻璃面板安全出口指示灯具、29台吊装玻璃面板双面单向指示灯具、32台壁挂玻璃面板左向指示灯具、26台壁挂玻璃面板右向指示灯具、44台壁挂玻璃面板楼层指示灯具、284台吸顶式应急照明灯具、59台壁挂式应急照明灯具进行监控，火灾自动报警系统无缝对接，当发生火灾时，及时得到火灾信息，系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。

系统实现的功能：

消防联动

      本系统与火灾自动报警系统无缝对接，当发生火灾时，及时得到火灾信息，系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。

故障报警

      本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来，当监控系统中的设备及灯具发生短路、断路等故障时，控制器能发出故障报警信号，指示故障报警地点并保存故障报警信息，保障了电气安全的可靠性。

系统监控

      控制器可对系统内部的所有组件工作状态进行24小时监控，实时检测其工作状态是否正常，包括集中电源、分配电装置、灯具，火灾报警时，能迅速发出指令，控制灯具的显示状态。

系统自检

      自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检，定期检查电路故障，消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声；月检方式为上电24H后，每隔30天应急工作30~180秒；年检方式为每年应急工作时间不少于30min。

记录查询

      当系统发生应急启动、故障等事件时，控制器能自动记录事件类型，事件发生时间，事件发生区域以及事件的详细信息，可在日志记录中自定义查询日期及范围，控制器能存储事件记录超过10000条。

导光流

      控制器可通过软件界面设置灯具顺序闪亮的频率，2～32Hz可设。

权限控制

      为确保系统的安全运行，控制器软件操作权限分为普通用户级和管理用户级，不同级别具有不同的操作权限。

      ① 普通用户级：实时状态监视、事件记录查询、终端远程复位、设备自检；

      ② 管理用户级：实时状态监视、事件记录查询、终端远程复位、设备自检，控制器系统参数查询、控制器各模块单独检测、普通用户添加与删除。
