基本信息：

项目名称：靖边博物馆安全用电管理系统建设项目

项目地点：靖边

项目简介：

      本项目为靖边博物馆安全用电管理系统建设项目，安全用电管理云平台通过物联网技术对电气引发火灾的主要因素（线缆温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。

      坚持“市场主导、引导、单位自主、社会参与”的原则，加快推动“智慧用电”系统建设，利用物联网、大数据、人工智能等技术和电气安全领域知识，通过数据挖掘分析，提前发现隐患，识别隐患类型，洞察隐患发生的规律，进而预测隐患发展趋势，并将相关风险因素和社会化服务体系进行联动，实现预测预警、隐患治理、社会化服务和信息收集四方联动的安全生产预防体系，提高生产隐患、安全事故“预测预警”和社会化服务的针对性，提升电气火灾安全事故的预警防控能力，实现博物馆建筑的电气火灾事故大幅度降低的目标，确保人民群众生命财产安全得到保障。

系统结构描述：

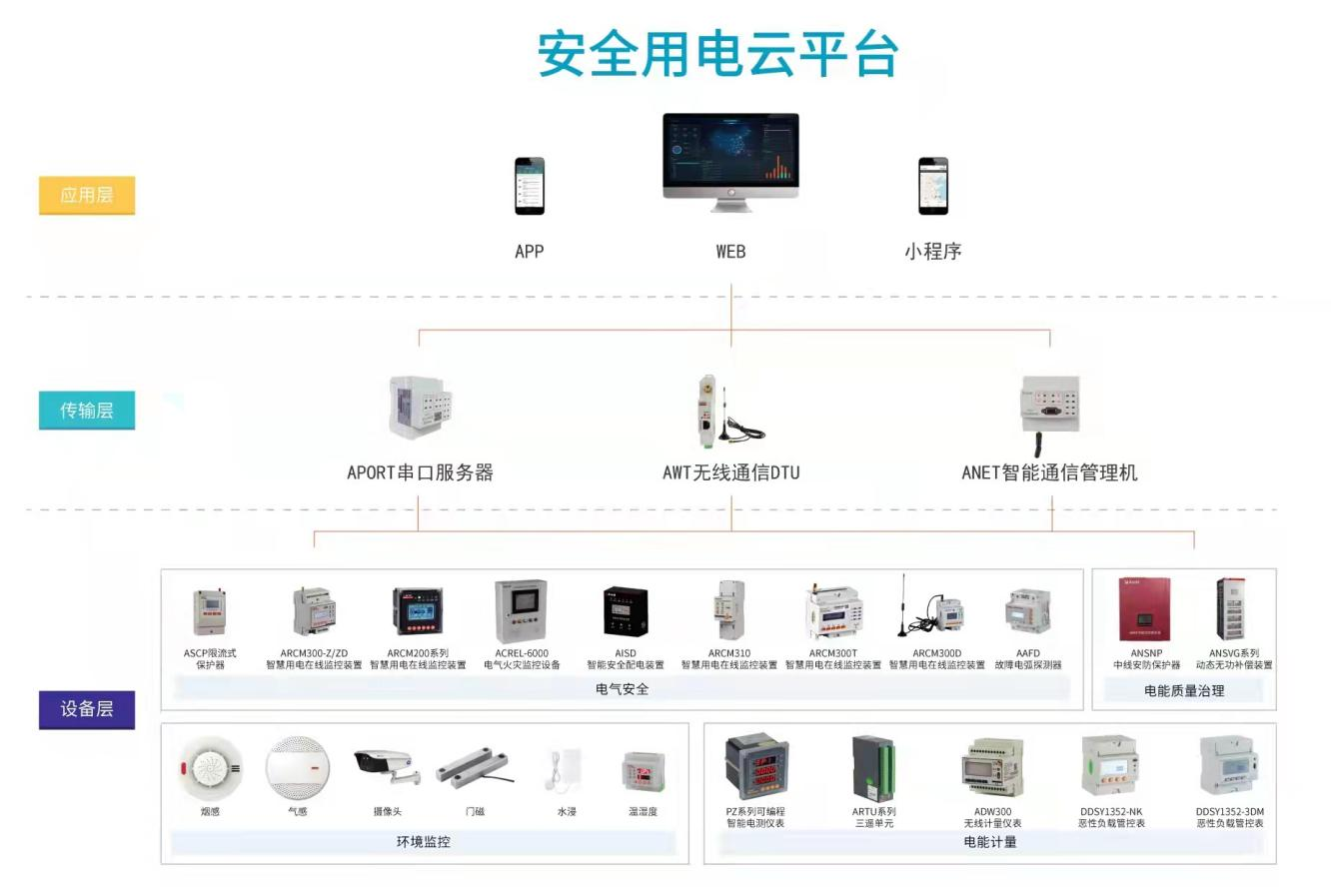

      安全用电管理平台采用分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层，详细拓扑结构如下：

详细拓扑结构

      靖边博物馆内各用电设备和电气线路配电柜内安装漏电火灾探测器ACRM300T-Z-2G、剩余电流互感器、温度传感器以及电流互感器，用于采集并监测当前电气回路运行状况，当漏电火灾探测器监测到电气回路中剩余电流、运行电流、温度、电压等参数超标时，马上发出声光报警信号，将信号通过2G无线信号进一步上传至云端服务器，通过云端服务器提醒智能调度技术人员；每个配电箱内每条重要回路配置一台ACRM300T-Z-2G，采用2G网络传输数据接收来自漏电火灾探测器的电气参数，并进一步上传至云端服务器；云端服务器通过租借阿li云服务器的模式，安装安全用电平台软件，智能调度技术人员通过客户端（本地电脑、手机APP、短信）接收平台软件提供的各种运行数据以及报警信息，在及时提供维护服务

系统实现的功能：

      安全用电管理软件采用纯B/S结构，智能调度技术人员在客户端可通过IE浏览器访问所有软件功能，客户端无需安装任何客户端软件，支持多种平台访问，Web终端显示系统、APP终端软件、电气安全终端设备，手机APP软件同时具有IOS版本和安卓版本。

平台登陆

     用户通过客户端电脑浏览器直接输入云服务器域名，通过用户名及授权密码，可以直接远程登陆安全用电管理软件。平台页面

     通过平台页面可以快速浏览隐患巡查界面或处理界面、本月隐患、故障统计以及项目信息地图导航，智能调度技术人员可以在及时通过曲线、地图等各种方式查看隐患数量、隐患位置、隐患发生频率以及任务的接收、下发情况，并可以通过项目列表、地图快速查定位需要查询的项目情况。

实时监控

     通过实时监控界面，除了可以实时显示项目所属客户、地址、建筑面积、消防设施、安全责任人、联系电话、设备数量、探测器数量等信息，还以更醒目的方式显示了未处理报警和未处理故障信息，下属设备和探测器，并可以查看各设备以及探测器基本信息、开关操作、数据监控、实时数据、参数设置、历史信息和报警信息等。

隐患管理

      隐患管理包括隐患巡查、处理、和隐患记录，隐患巡查的目的是为了隐患产生之后下发工单，所以页面中只显示未下发工单的隐患记录，包括隐患类型、创建时间、项目名称、设备ID、位置、故障原因等记录，并且可以通过“派发”按钮，派发工作任务；处理即工单处理，表示工单需要当前登录用户确认，形成处理的闭环，页面中只显示发给当前登录用户且未处理的工单记录；隐患记录显示所有的隐患记录，可以按照隐患类型（报警、故障）、状态（未派发、已派发未处理、已派发已处理）分类显示，支持按照创建时间、项目名称、所在区域等条件来对隐患记录信息进行针对性的查询操作。

统计分析

      统计分析包括数据汇总和分析报告，数据汇总以曲线和表格形式显示各个月份的报警和故障记录，同时显示控制日志，支持按照控制类和参数设置类分别显示，也可以按照操作是否成功分别显示，包括此次控制的操作情况，项目名称，设备信息以及对应的操作时间等；分析报告包括总体概况和设备回路特征分析。

用能统计

      平台可以对安装了ACRM300T-Z-2G智能模块的回路做能耗统计分析，让客户掌握各个回路的用能情况。

后台管理

      根据运维调度管理的需要，智能调度技术人员可以分为不同角色，安全用电管理平台中也可以提供多种不同的角色：超级管理员，平台管理员，联网用户等，不同权限的用户所能查询的范围是不同的，超级管理员用户也能够增加、修改或者删除相应的用户信息；用户可以在后台管理里添加或者修改所管理的用户，方便新的需要运维项目接入以及修改；短信接收号码也可以通过后台管理模块进行添加或者修改；

手机APP功能

      手机APP软件具有IOS版本和安卓版本，并与电脑终端系统的数据同步，能展示剩余电流、温度、电压、电流等电气安全参数的实时监测数据及变化曲线、历史数据与变化曲线；短路、断线、漏电、超温、过压、欠压、过流等电气故障实时报警数据等；能实时显示项目地理位置、未排除隐患数、未处理巡检数等；通过APP消息推送的方式提醒用户实时报警信息；可以实现远程复位、远程分闸功能；可以对所有现场探测器进行远程参数设定及修改；可以对所有现场探测器的远程控制记录进行查询；
