基本信息：

项目名称：兴庆坊项目

项目简介：

      阳光城·檀府项目位于曲江慈恩西路以东，雁塔南路以西，南临曲江银泰城，北临陕西大剧院，处于曲江大唐不夜城板块核心位置。

      本项目共有一间变配电室，合计7台变压器，共206块仪表，其中22块AMC96L-E4，184块AMC72L-E4；值班室位于配电室附近。

系统结构描述:

      安科瑞Acrel-2000系统根据阳光城·檀府项目现场实际情况，配电室合计206块电力仪表采用屏蔽双绞线分8根总线分别接至值班室操作台内的通讯管理机上，保障了变电所电力监控系统传输的稳定性与实时性。如下图所示：

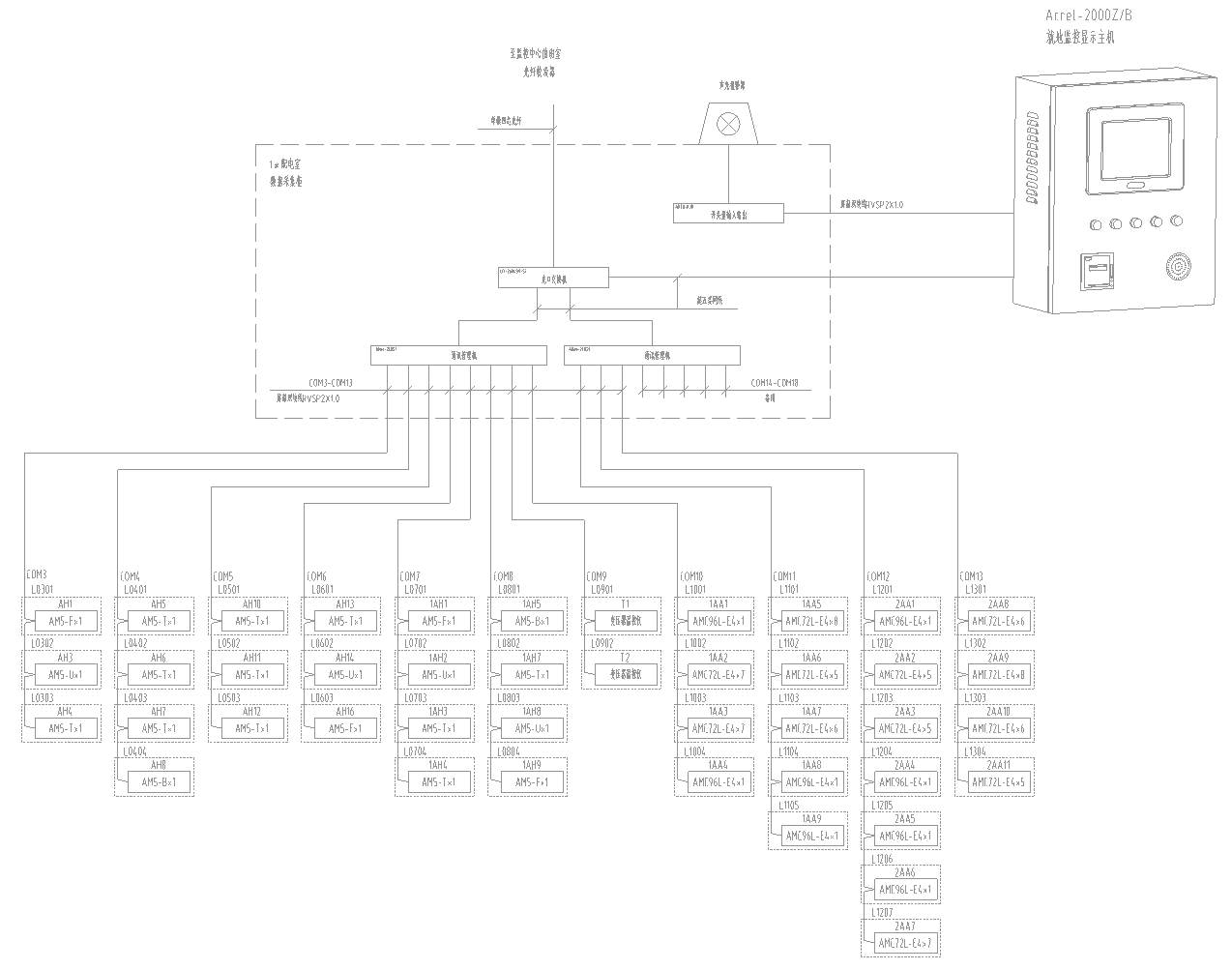

系统拓扑图

1）站控管理层

      站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在阳光城·檀府项目中主要指置于监控室的监控主机。

2）网络通讯层

      通讯层主要是由以总线网络组成。总线网络的主要功能是实现多功能仪表等与站控管理层之间的数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。

3）现场设备层

       现场设备层是数据采集终端，主要由0.4KV配电柜上的电力仪表组成，智能设备通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线连接接入监控主机进行组网，实现远程控制。

电力仪表现场连接示意

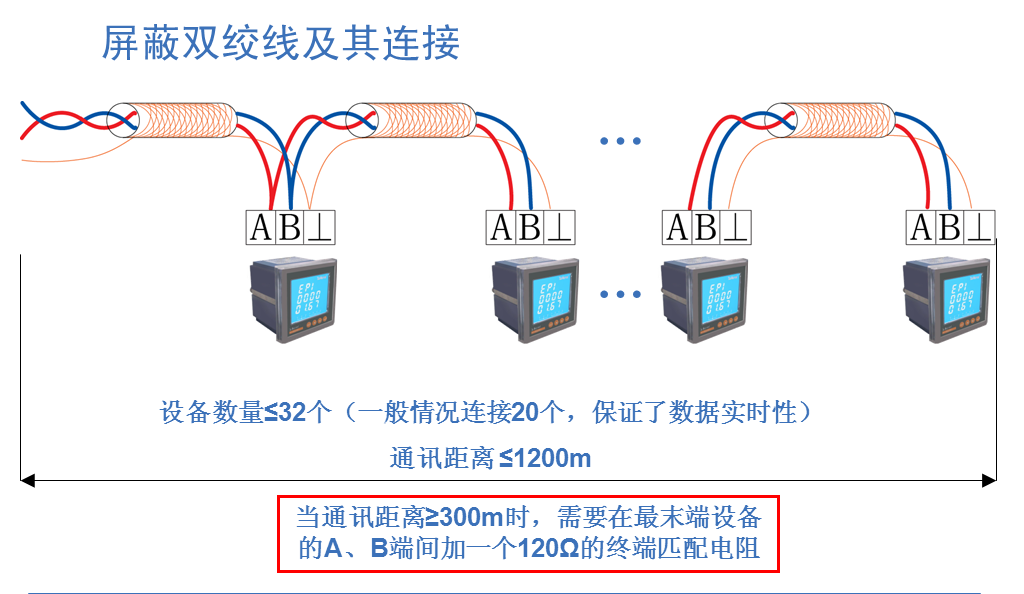

      现场电力仪表以手拉手方式通过屏蔽双绞线(RVSP2*1.0)进行通讯连接，每根总线连接电力仪表数量25只左右。具体连接示意图如下所示：

通讯线路连接示意图

系统实现的功能：

      配电所实时监控系统图为主监控画面，主要实时监测阳光城·檀府配电室内所有低压配电回路的运行状态。在系统图中可以直观的看到每路0.4KV配电柜回路的运行参数和状态，如：三相电压、电流、有功功率、无功功率、功率因数、频率等。

      事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因。

      参数抄表功能，主要对0.4KV配电柜各回路的电参数进行查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表各回路名称和数据库关联，方便用户修改回路名称。

      系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯异常。

      负荷曲线界面，可以查询各个回路的历史功率负荷曲线。

      权限管理，可以给不同的用户设置不同的权限，防止越权操作。
