基本信息：

项目名称：宜昌综合保税区及海关监管大楼项目

项目地点：宜昌

项目简介：

本项目位于宜昌，监控范围是宜昌综合保税区及海关监管大楼楼层配电箱智能开关驱动器。现场通过对安科瑞开关驱动器数据采集、分析、处理，从而分析数据，进而提高能源利用效率、有效促进智能照明水平的提升，并在安全用电节约能源方面发挥重要作用。

系统结构描述：

安科瑞智能照明监控系统主要实现宜昌综合保税区及海关监管大楼智能照明控制系统的照明回路的远程控制。该系统总计ASL100-S4/16  7块、ASL100-S8/16  101块、ASL100-S12/16  11块。现场所有智能照明控制模块采用混合串并联的方式接在一起，采用KNX总线通讯，从而完成整个大楼的智能照明控制网络，实现值班室总机的通讯。

安科瑞智能照明监控系统采用分层分布式结构，即站控层，通讯层与间隔层；

如图（1）所示：

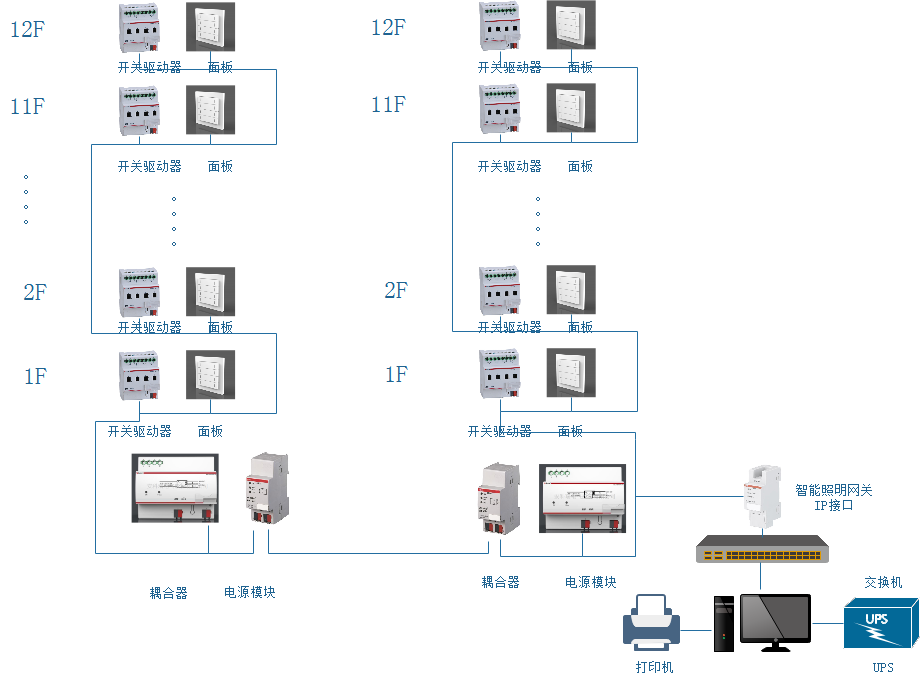

图1 网络拓扑图

      间隔设备层主要为：开关驱动器，这些装置分别对应相应的一次设备安装在电气柜内，这些装置均通过现场KNX总线组网通讯，实现数据现场采集。

      网络通讯层主要为：智能照明网关，其主要功能为把分散在现场采集装置集中控制，同时远传至站控层，完成现场层和站控层之间的数据交互。

      站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。

      以上开关模块均采用KNX总线传输，一般都采用4根连线，接线简单方便，传输距离为1.2km。

系统主要控制功能

定时控制

通过时钟管理器，实现整个系统的有关区域照明的定时和自动管理功能，实现公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。

场景控制

智能照明控制系统根据各个部门的需求，设定不同种类的场景模式，进行各种照明灯光的组合，达到美化工作环境的效果；结合人体感应传感器，当人员离开时，关闭所有该会议室照明。

实时监控

中央控制室，配置一台中控主机，所有照明控制设备，通过KNX网关，接入监控系统，操作管理人员，可以通过中控电脑，实时监视总线、区域、楼层、楼栋等照明状态，并可根据需求进行控制调整。系统绘图工具支持向量图和多层页面，图形页面缩放方便，切换简单，支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入、支持二维、三维图元的绘制，增加可视化的空间效果。

报警处理

      系统提供了警报处理能力，用户可采用编程来完成不同的任务，当某种警报条件出现时应做什么，可由用户自行确定。

事件通报

      系统提供了事件通报功能，支持邮件通报、文本输出以及事件驱动打印，可按照用户预先设置的条件，触发事件通报功能。
