摘要：城市综合管廊布置大量管道，称为地下生命线，虽然人员不多，但一旦发生火灾，管廊内各种设施将被破坏或烧毁，同时存在重大安全风险，损失很大，也会产生很大的社会危害。在此基础上，目前需要加强城市综合管廊的火灾防治，通过预防和监控，以及科学合理的消防设计，*最大限度地预防综合管廊火灾，降低发生概率，提高城市地下生命线的安全性。本文以城市综合管廊火灾防治为讨论对象，结合消防救援工作经验，总结火灾防治措施，根据消防设计的个人意见和建议，仅供参考。


1.引言

城市综合管廊内有电力、通信、燃气等多种工程管道，是*重要的基础设施，对促进城市正常运行至关重要，被称为城市生命线。地下综合管廊火灾会带来严重的社会危害，不仅会破坏重要管道，影响城市运行，给居民生活带来不便，还会因管道爆燃造成安全事故和重大经济损失。因此，地下综合管廊火灾防治需要做好，加强这部分火灾监测和防治，通过科学有效的消防设计，最大限度地控制火灾，是综合管廊火灾防治的主要手段。3AcreleMS-UT综合管廊能效管理平台

(1)平台概述
AcrelEMS-UT综合管廊能效管理平台集电力监控、能源管理、电气安全、照明控制、环境监控于一体，从数据采集、通信网络、系统架构、联动控制、综合数据服务等方面为建立可靠、安全、高效的综合管廊管理体系提供数据支持，解决了综合管廊内部干扰强、用户多、协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提高了管廊基础设施、环境和设备的使用和恢复效率。

(2)平台组成
安科瑞城市地下综合管廊能效管理系统是一个深度集成的自动化平台，集成了10KV/O.4KV变电站电力监控系统、变电站环境监控系统、智能电机监控系统、电气火灾监控系统、消防设备电源系统、防火门监控系统、智能照明系统、消防应急照明和疏散指示系统。用户可通过浏览器和移动应用程序获取数据，通过平台集中监控、统一管理、统一调度管廊电力安全，满足管廊电力可靠、安全、稳定、高效、有序的要求。

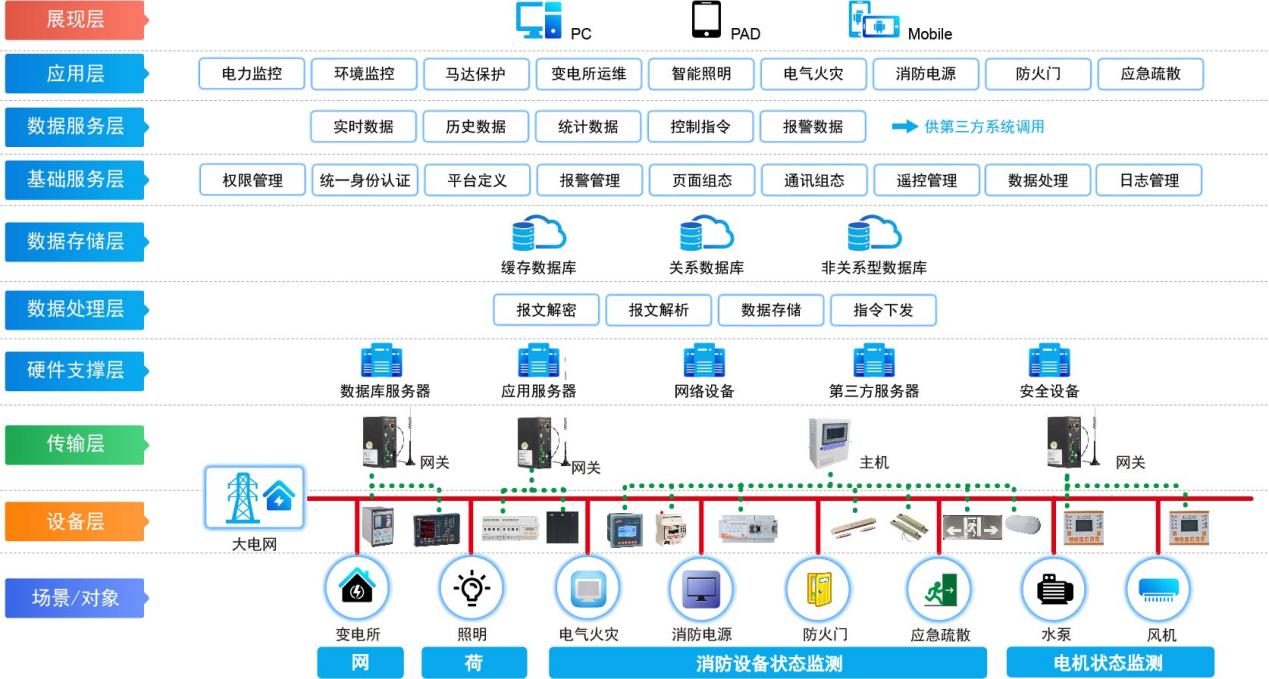

(3)平台拓扑图


(4)平台子系统

电力监控
电力监控主要针对10/0.4kV地面或地下变电站，对变电站高压电路配置的微机保护装置和多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测量和控制出线电路的电气参数和能耗，可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS，包括遥控、遥信、遥测、遥调、事故报警及记录等。


环境监测
环境监测包括温湿度、烟雾温度、水浸泡、可燃气体浓度、门禁、视频、空调、消防数据采集、显示和预警，也可与水泵、通风排烟风机等设备集成的第三方系统连接，完成管廊环境综合监测。

马达监控
电机监控实现管廊电机的保护、遥控、遥控功能，实现电机过载、短路、缺相、漏电等异常情况的保护、监控和报警。如有必要，可设置联动控制。

电气安全

AcrelEMS-UT能效管理系统配备相应的电气火灾传感器、温度传感器、消防设备电源传感器、防火门状态传感器、接入消防疏散照明和指示灯状态实时显示，实时监控UPS电池温度、内阻，通过声光、短信、APP及时预警。


智能照明控制
防火分区单独控制，分区内设置智能控制面板本地驱动器；开关驱动器连接消防报警系统，接收消防报警信息，强制打开驱动电路。
走廊上方安装智能照明传感器，使人员进入管廊自动打开灯具，停留在管廊内保持常亮，离开后关闭灯具。
除了现场控制模式外，还可以通过计算机实现集中控制，实时远程监控当前区域的照明情况，必要时可以远程控制该区域的照明。
考虑到现场模块分布广泛，距离太长，除了现场控制模式外，还可以利用计算机实现集中控制，实时远程监控当前区域的照明情况，必要时可以远程控制区域的照明。
系统支持单一控制、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等控制方式，支持延时控制，避免同时照明负荷对配电系统的影响。模块不依赖于系统，可以独立工作。每个模块都有自己的时间模块，可以根据经纬度自动识别日出和日落时间，实现自动控制功能。

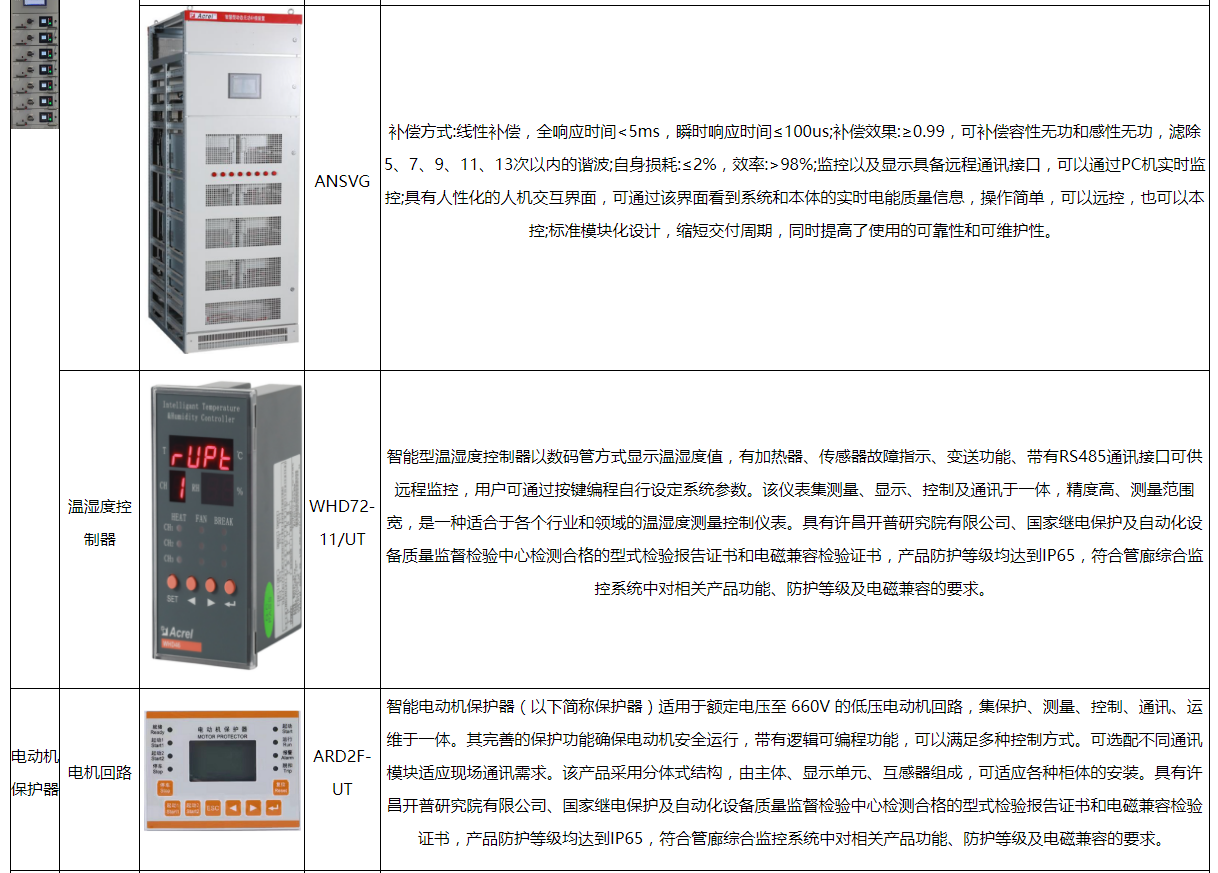

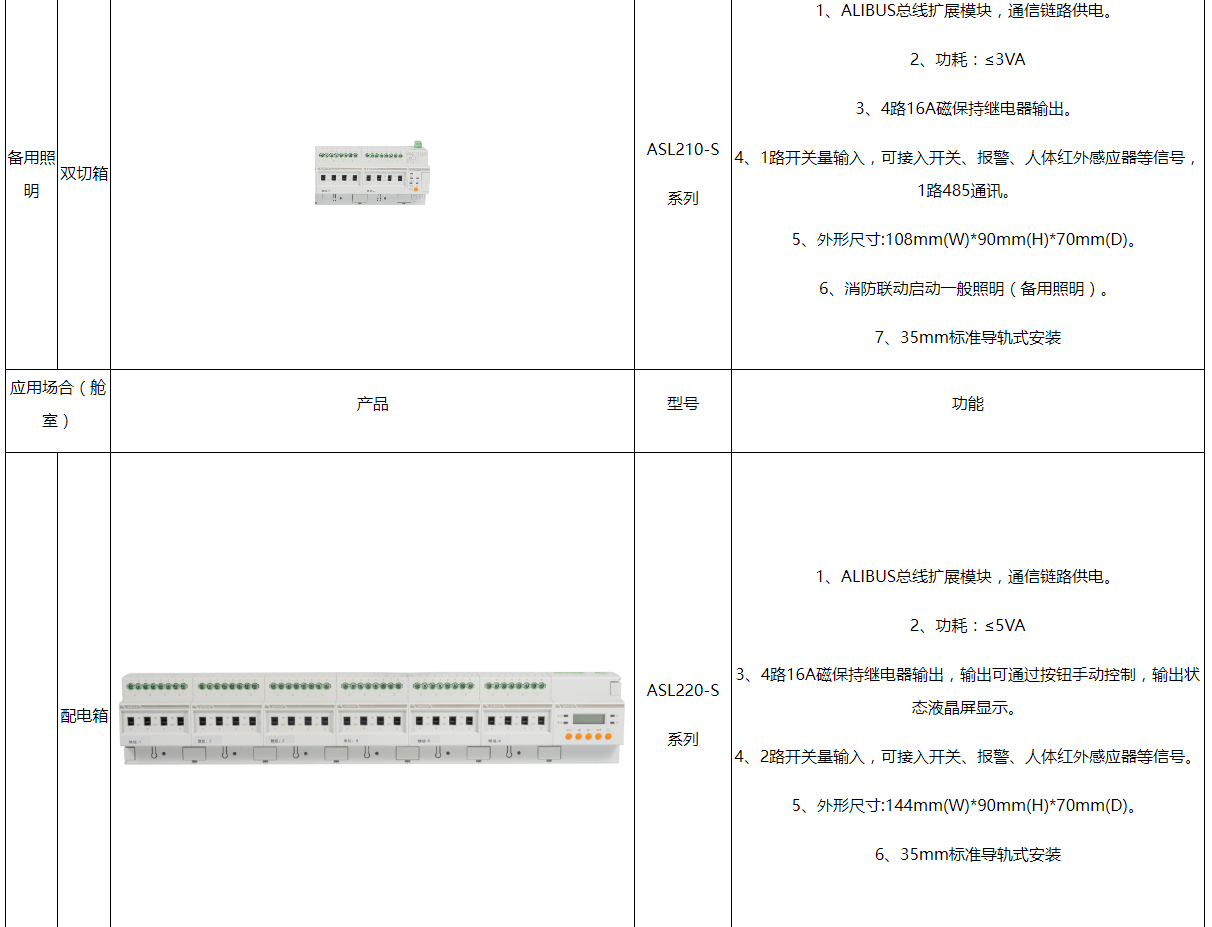

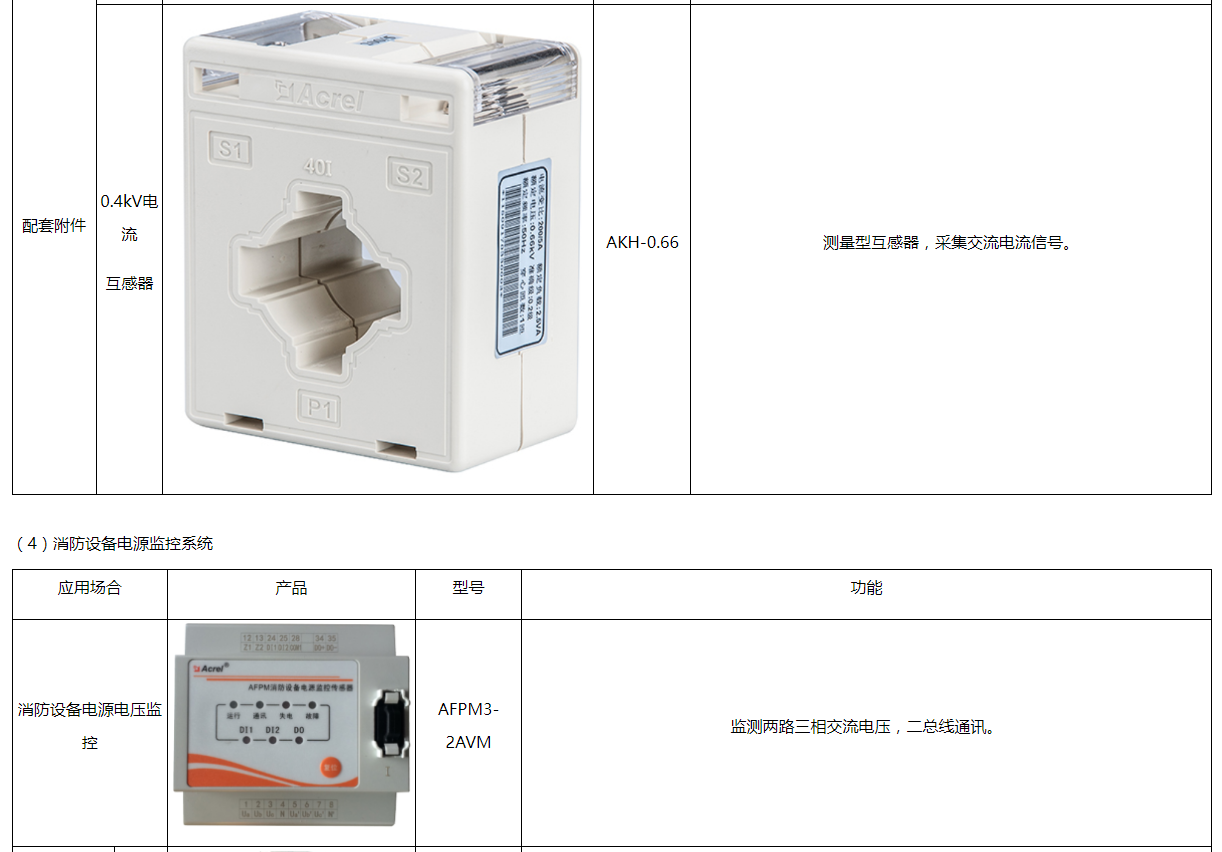

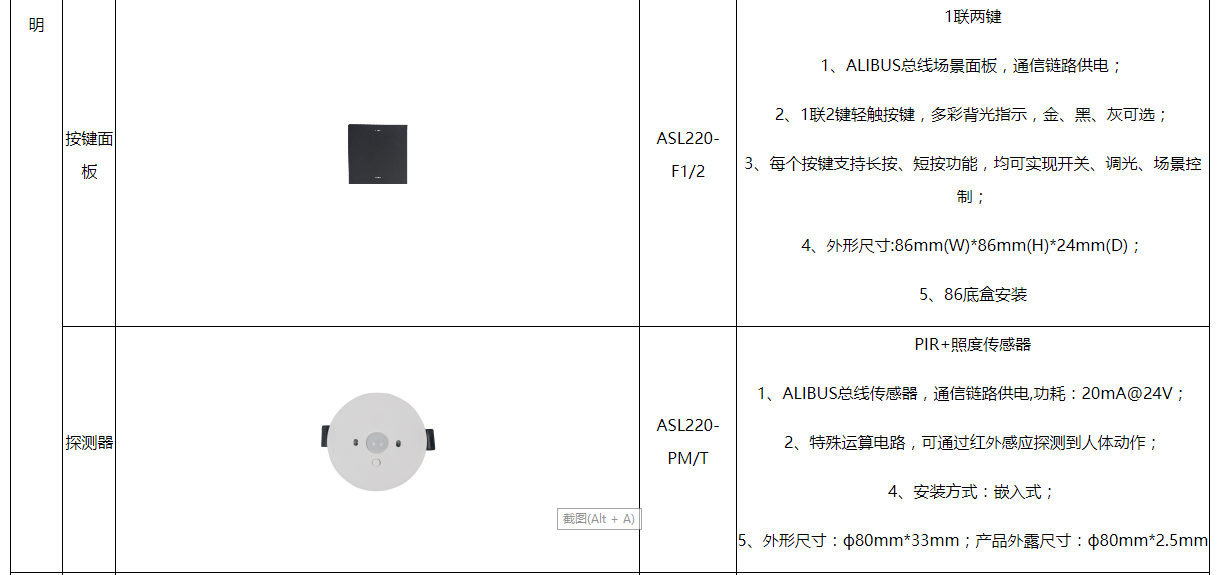

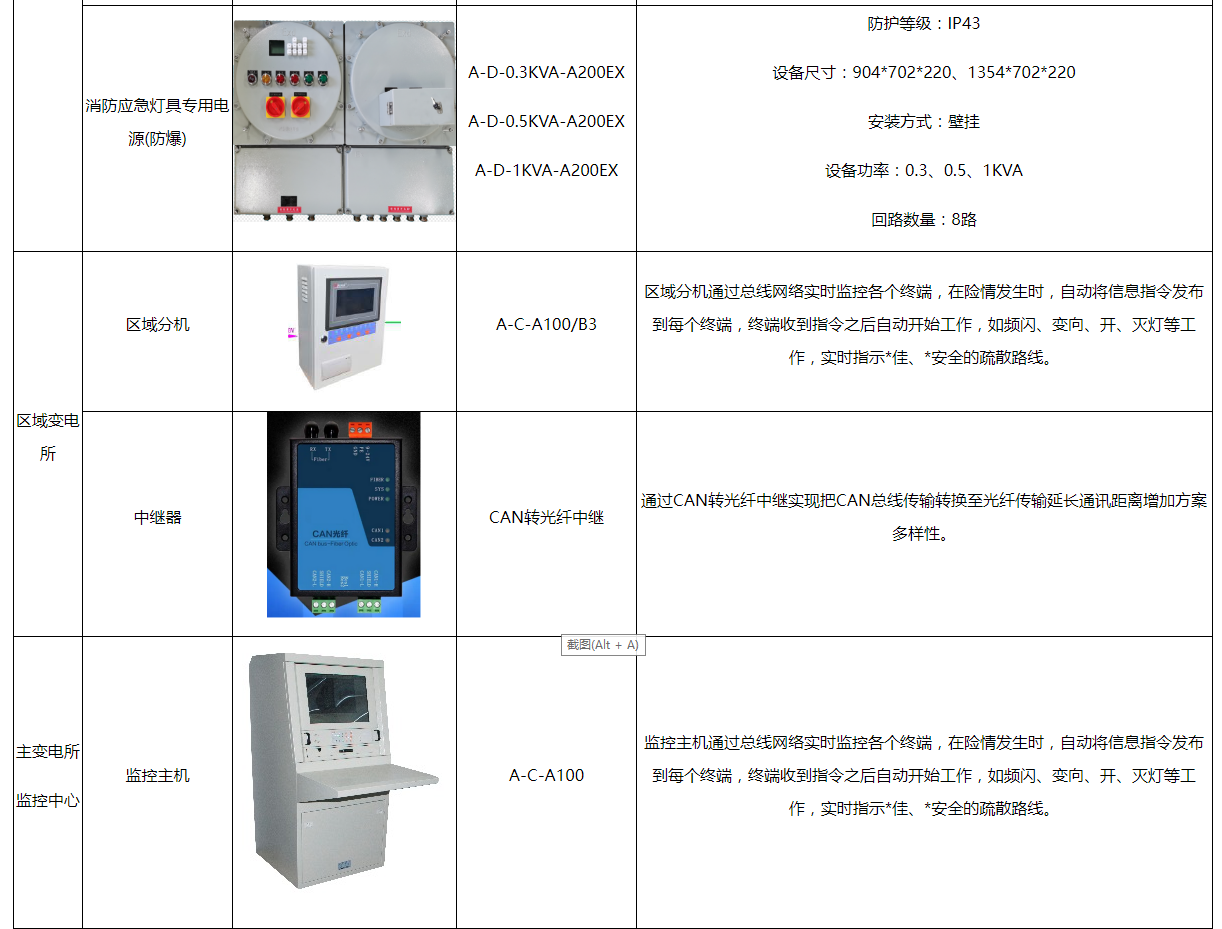

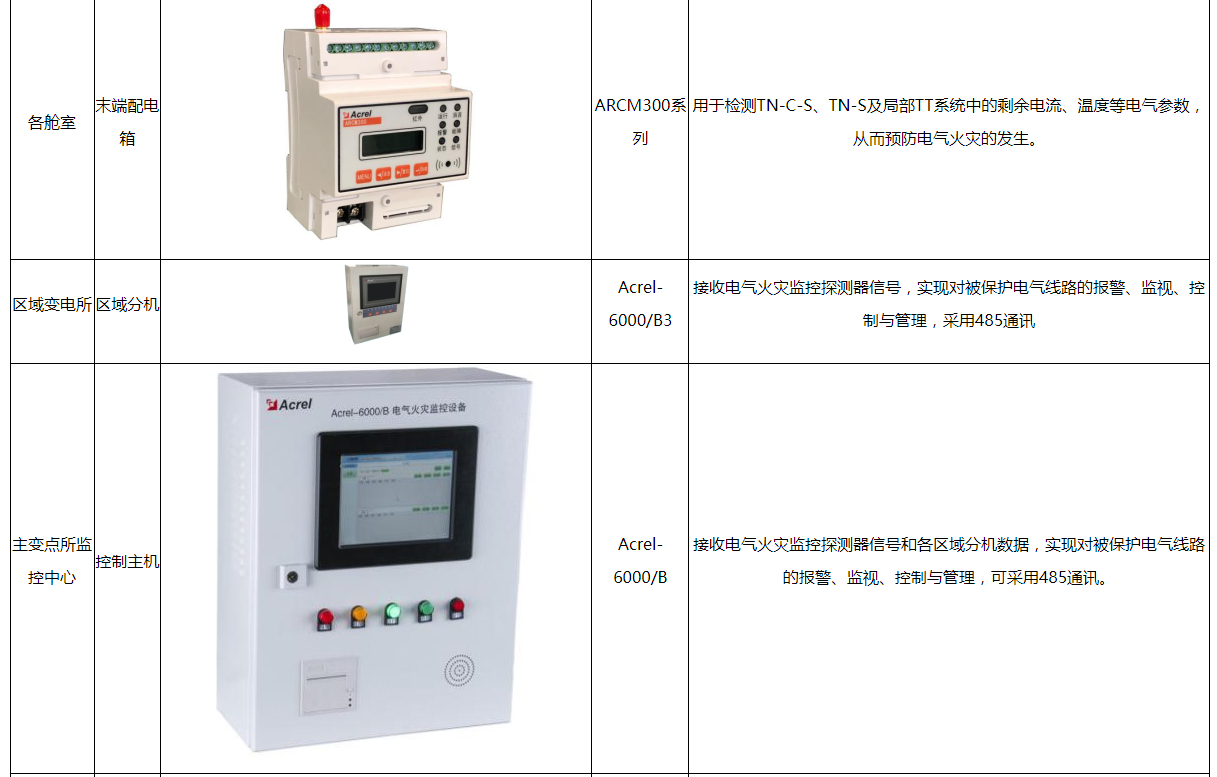

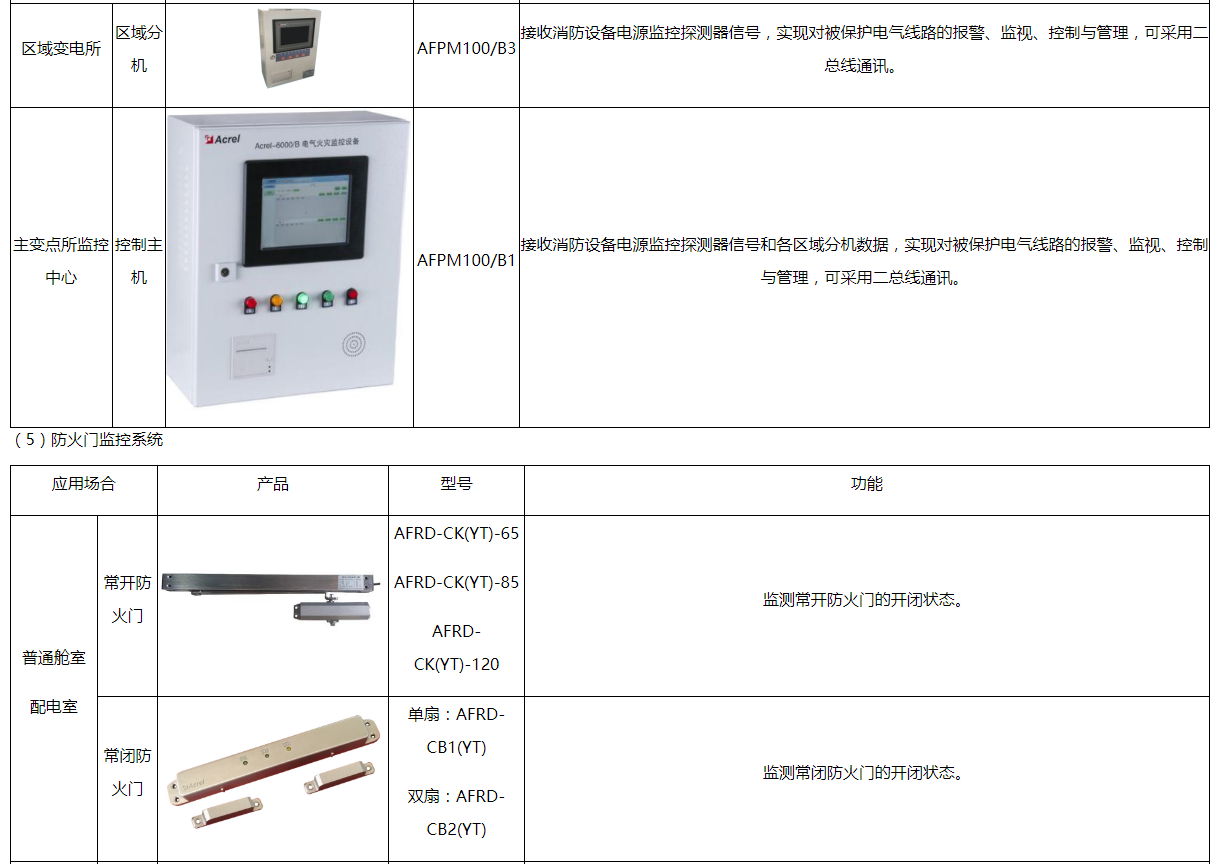

3.相关平台部署硬件选型清单

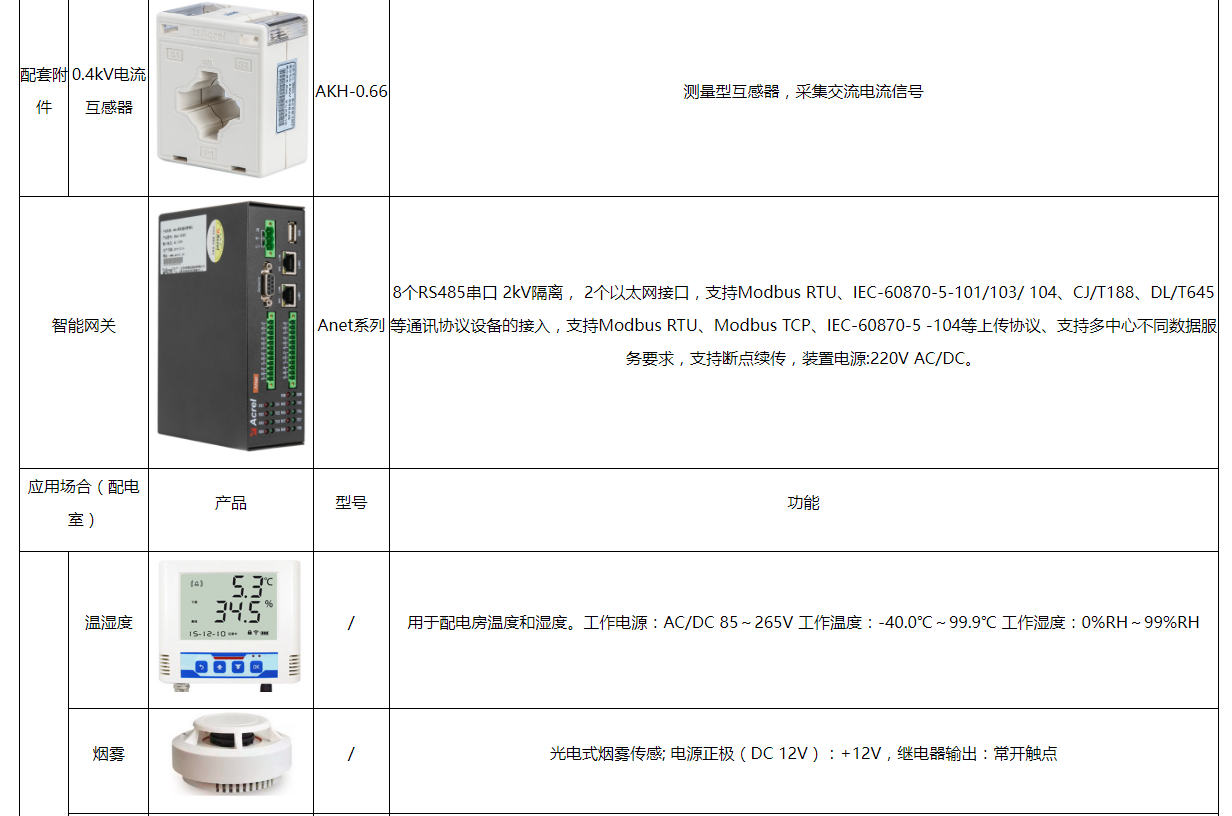

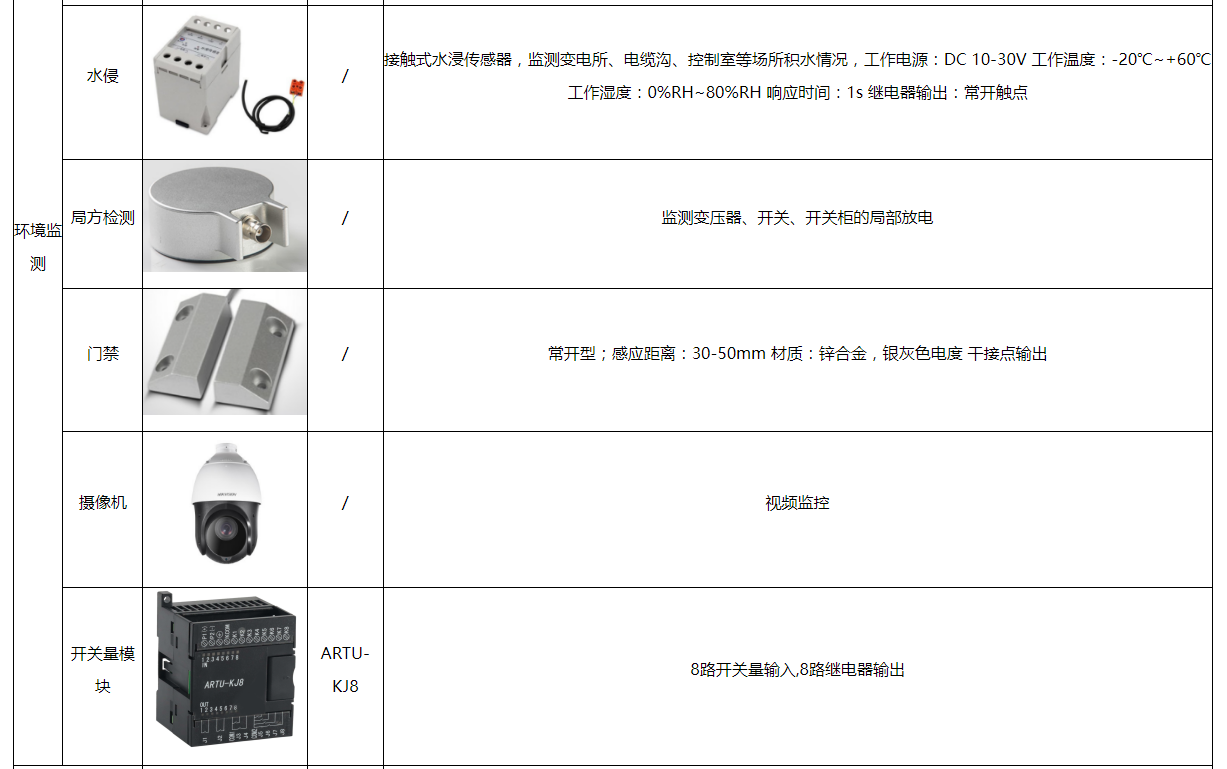

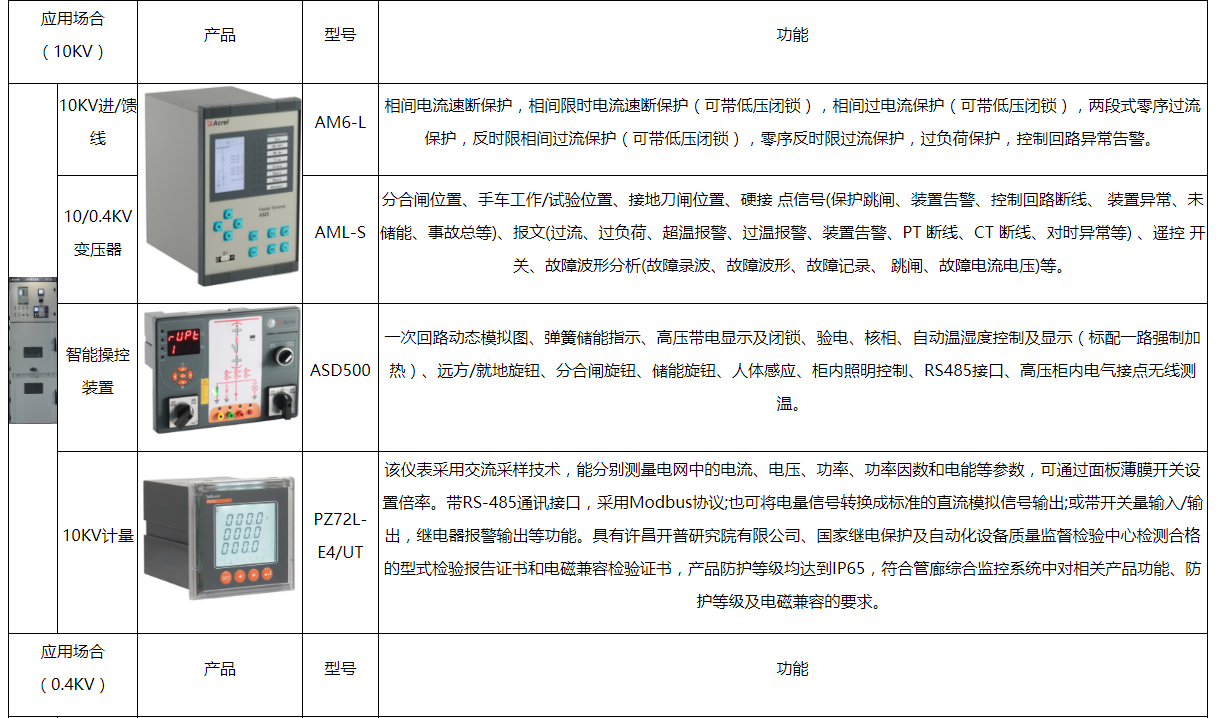

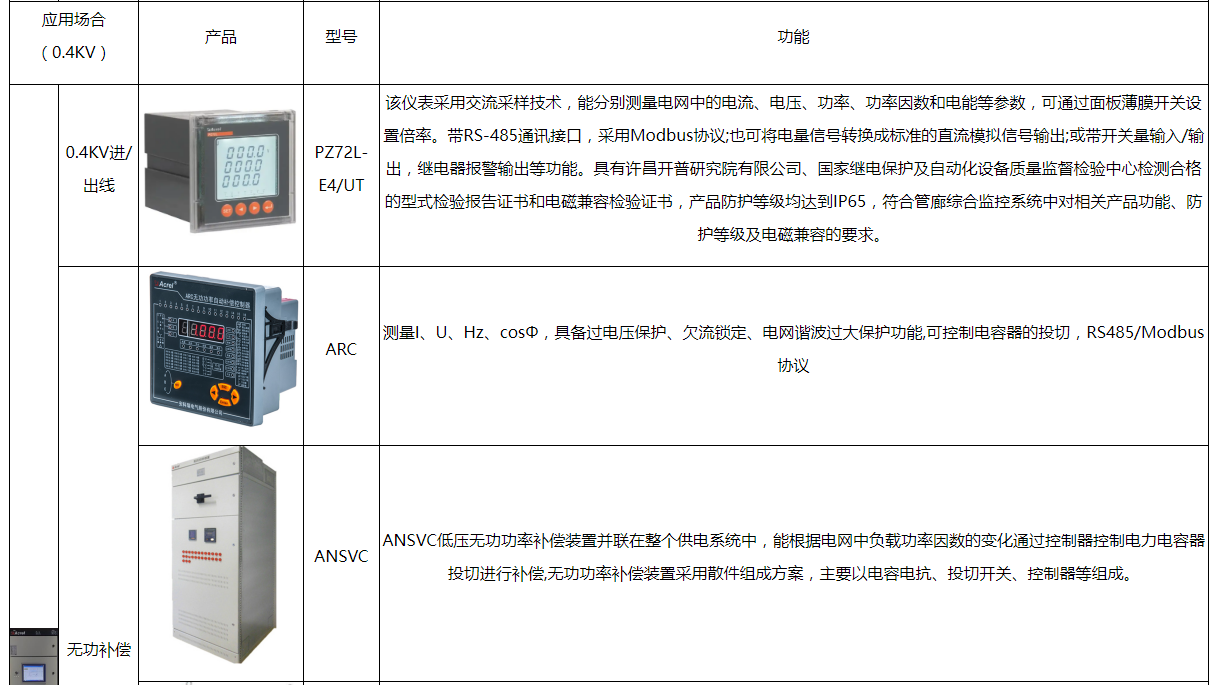

(1)配电室电力监测及环境监测系统

4.结束语

综上所述，地下综合管廊火灾防控极为重要，应当以预防为主，通过安装各种监测设备，以及完善报警系统和科学进行消防设计，就能达到良好的火灾防控效果

参考文献：

[1] 张武荣.浅谈城市地下综合管廊火灾防控措施[J]. 智能城市，2018，4（4）：57-58.
[2] 孙宇.地下城市综合管廊的抗火构造与消防设计[J].防灾减灾工程学 报，2018（S1）：109-111.
[3]安科瑞企业微电网设计应用手册.2020.06版.
[4]安科瑞电气股份有限公司官网.
[5]安科瑞综合管廊能效管理系统解决方案.2020.06版.
[6]陈武生.地下城市综合管廊抗火构造与消防设计研究[J]. 江西建材，2016，185（8）：44-45.
[7]张爱华.城市综合管廊工程的消防设计[J].消防科学与技术，2017，36（1）：51-53.
[8]安钢.城市综合管廊火灾防控与消防设计探讨
