摘要:根据目前新能源汽车的发展规划和政策，以及国内外主要的充电设施类型和技术参数。讨论地下车库电动汽车充电桩供配电系统设计和设计过程中应注意的一些问题。

1.引言

新能源汽车的产业发展和推广已经成为大势所趋。新能源汽车已经成为未来汽车发展的必然方向。目前，中国发展的新能源汽车主要是插电式混合动力汽车和纯电动汽车。为了推广和使用新能源汽车，加快充电设施建设，国家办公室[2015]73号文件和建设规定[2015]199号文件明确要求新建住宅配置停车位应100%预留充电设施建设和安装条件。因此，新建住宅小区地下车库充电桩的规划和设计已经成为民用建筑电气设计的一部分。

目前，新能源汽车的充电桩主要分为DC充电桩和交流充电桩，俗称“快充”和“慢充”。DC充电桩具有占地面积大、充电电压高、充电时间短、投资大的特点。交流充电桩的特点与DC充电桩基本相反，占地面积小，可以安装在墙上，充电功率低，充电时间长，投资小。通过对比可以看出，交流充电桩适用于住宅小区固定车位的充电桩，DC充电桩通常设置在需要快速充电的大型商场、写字楼、繁华城市等区域。5安科瑞充电桩收费运营云平台
2.概述

AcrelCloud-9000安科瑞充电柱收费运营云平台系统通过物联网技术对接入系统的电动电动自行车充电站和各种充电方式进行不间断的数据采集和监控，实时监控充电桩的运行状态，进行充电服务、支付管理、交易结算、资金管理、电能管理、详细查询等。同时，对充电器的过温保护、漏电、充电器的输入/输出过压、欠压、低绝缘等各种故障进行预警；充电桩支持通过微信、支付宝、云闪支付扫描码进行互联网接入。

应用场所
充电基础设施设计适用于民用建筑、一般工业建筑、居住小区、工业单位、商业综合体、学校、园区等充电桩模式。

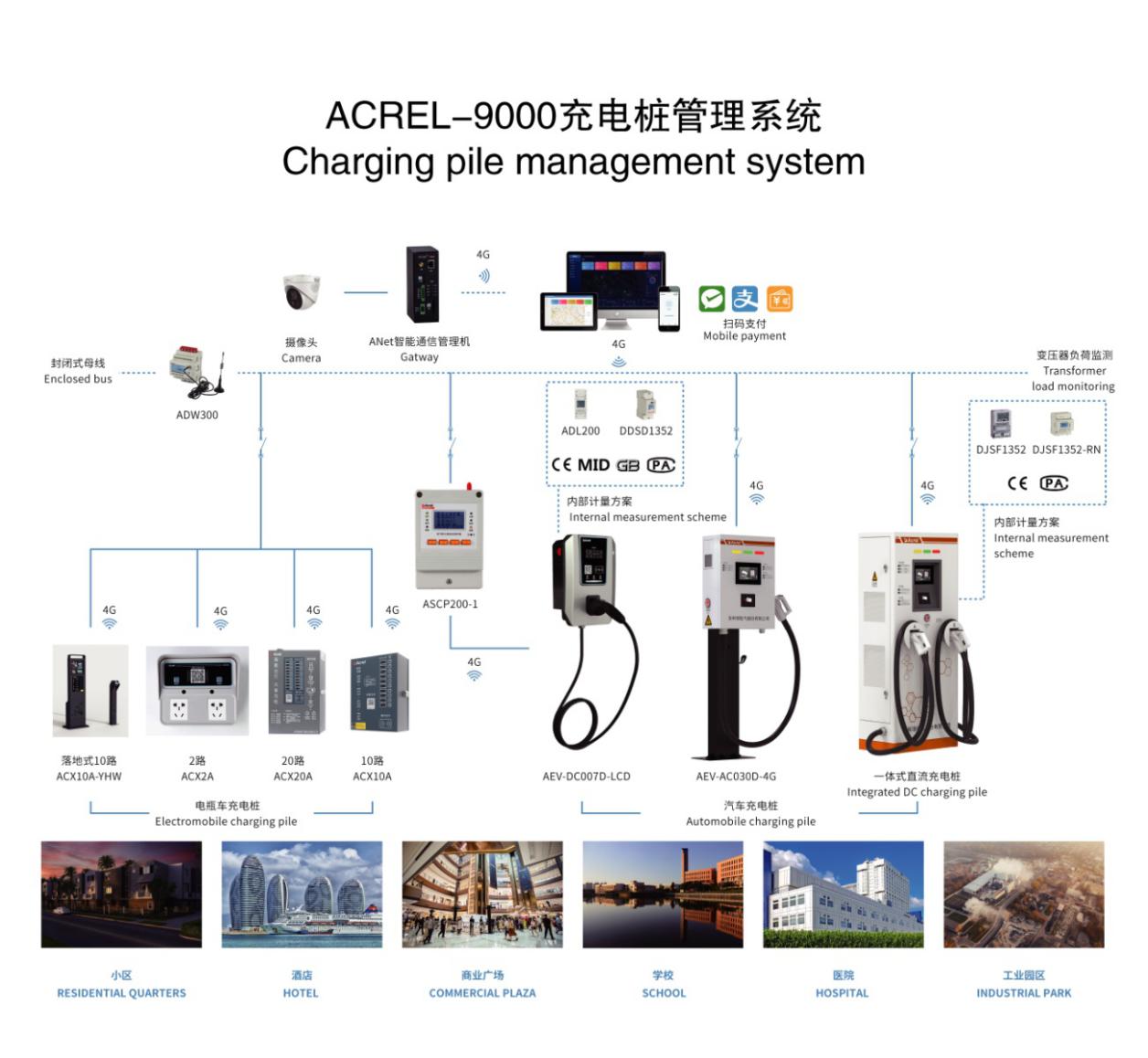

系统结构

系统分为四层：

即数据采集层、网络传输层、数据中心层和客户端层。

数据采集层:标准modbus，包括电瓶车智能充电桩通信协议-rtu。智能充电桩用于收集充电电路的电力参数，并对其进行计量和保护。

网络传输层：通过4G网络将数据上传到建立的数据库服务器。

数据中心层：包括应用服务器和数据服务器，应用服务器部署数据采集服务，WEB网站，数据服务器部署实时数据库，历史数据库，基础数据库。

客户端层：系统管理员可以访问浏览器中的电瓶车充电桩收费平台。终端充电用户通过刷卡扫码开始充电。

社区充电平台的功能主要包括智能大屏幕充电设施、实时监控、交易管理、故障管理、统计分析、基础数据管理等功能。同时为运维人员提供运维APP，为充电用户提供充电小程序。

安科瑞充电桩云平台系统功能

智能化大屏
智能大屏幕显示网站分布，统计显示设备状态、设备利用率、充电次数、充电时间、充电金额、充电程度、充电桩故障等。同时，可以查看每个网站的网站信息、充电桩列表、充电记录、收入、能耗、故障记录等。统一管理社区充电桩，查看设备利用率，合理分配资源。

实时监控
对充电桩运行状态、回路状态、充电过程中的充电电量、充电电压/电流、充电桩报警信息等进行实时监控。31fbf12fadabfb4c214a488890ecc3

交易管理
平台经理可以管理充电用户账户，对账户进行充值、退款、冻结、注销等操作。他们可以查看社区用户日常充电交易的详细信息。

故障管理
设备自动报告故障信息，平台管理人员可以通过平台查看故障信息并分发故障信息。同时，运维人员可以通过运维APP收集故障推送，运维人员在运维完成后报告结果。充电用户也可以通过充电小程序反馈现场问题。

统计分析
通过系统平台，从充电站、充电设施、、不同角度的充电时间、充电方式等，查询充电交易的统计信息、能耗统计信息等。

基础数据管理
在系统平台上建立运营商，运营商可以建立和管理运营所需的网站和充电设施，维护充电设施信息、价格策略、折扣和优惠活动，同时可以管理在线卡用户的充值、冻结和解绑。31e1269de3989ce8ef7d3a9c1e2c1e2c

运维APP
对于运维人员，可以管理网站和充电桩，闭环故障处理，查询流量卡的使用情况，查询充电/充电情况，设置远程参数，同时接收故障推送。

充电小程序

对于充电用户，可以查看附近的空闲设备，主要包括扫码充电、账户充值、充电卡绑定、交易查询、故障投诉等功能。

3.系统硬件配置
