摘要：智能照明控制系统较好地实现了智能控制、人性化照明和节能降耗的功能,使其在楼宇控制领域变得越来越重要,越来越受到人们的重视。本文介绍了智能照明控制系统的概念、特点、优势、发展方向等内容,并着重对智能照明控制系统的结构及功能组成作了较为详细的阐述。

1.引言

     近年来，人们对改善照明环境、改善工作、学习、生活条件和质量以及照明节能提出了更高的要求，使智能照明控制系统应运而生。计算机技术、通信技术、控制技术、信号检测技术和微电子技术的快速发展和相互渗透，促进了照明控制技术的进步，在建筑控制领域更加重要。智能照明控制系统的根本目的有两点：一是提高系统控制管理水平，节约能源，降低系统维护成本；二是操作简单灵活，适应未来照明布局和控制模式变化的要求。4安科瑞智能照明控制系统



2.概述

     ALIBUS智能照明产品采用RS485总线技术，技术成熟可靠，安全稳定。开关驱动器具有独立工作的能力，适用于一些中小型项目；模块化设计可以随意拼接扩展，预留I/O端口和Modbus接口，也可以满足与Acrelems企业微电网管理云平台的数据交换。

2.1应用场所
适用于各类智能社区、医院、学校、酒店、体育场所、机场、隧道、车站等大型公共建设项目的照明控制需求。

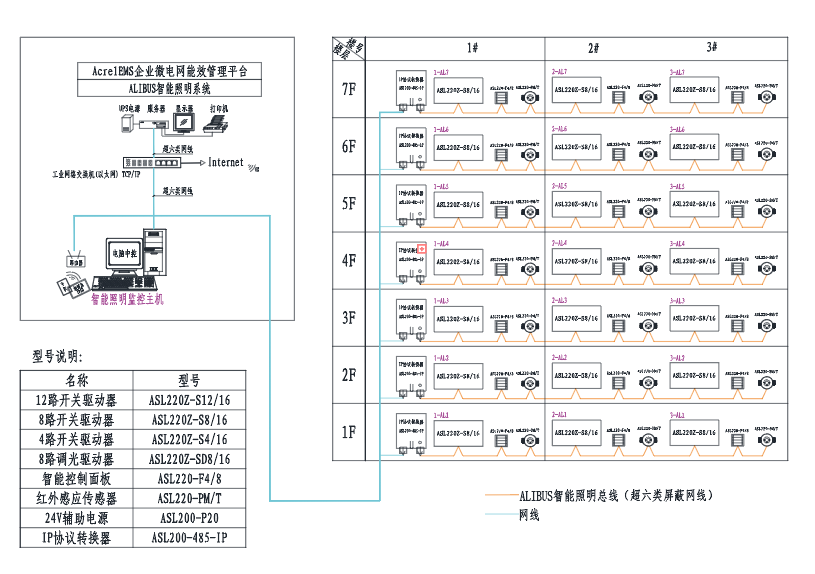

2.2系统结构



2.3系统功能

（1）实时检测和显示各模块的在线状态，反馈现场控制电路的开关状态，并根据楼层各分区的布局和电路列表浏览监控界面。

（2）当模块离线、网关设备离线或状态反馈与控制命令不一致时，会发生故障报警，并在界面中记录和显示故障报警信息。

（3）可实现单个照明电路的开关控制；每个模块和楼层都有相应的模块控制开关和楼层控制开关，也可实现一个模块或整个楼层的开关控制。

（4）开关驱动器支持零触发功能，负载（灯）分离操作仅在交流电过零时进行，可有效减少电磁干扰和对电网的影响，延长灯具和控制装置的使用寿命。

（5）每个照明电路可预设断电状态。当照明电源断电时，开关驱动器会自动切换到预设断电状态；确保重新启动时灯具的开关状态是确定和可控的。

（6）拖动调光控制，照明设备从0%调光到100%调光，可实现单个照明电路的调光控制。调光总控制可实现模块照明电路的调光控制，也可实现多个照明电路的调光控制，并通过图标的亮灭状态反馈现场开关的状态。

（7）点击场景控制，打开或关闭相应的场景设置。软件界面显示不同的场景模式和场景功能，显示相应的场景状态是打开还是关闭。

（8）设定时间，确认时间点后，设置事件点的动作，设置灯在设定时间点亮或熄灭。

（9）系统可通过预设的当地经纬度信息自动计算日升日落时间；根据天文时钟控制照明开关，实现日落灯和日出灯的功能。

（10）所有定时控制计划均可发布并保存到驱动模块中；当上位机系统故障或模块离线时，驱动模块可使用自己的RTC时钟保持定时控制计划的正常执行，不影响日常照明控制效果。

（11）系统结构为分布式总线结构；系统中的每个组件可以独立工作，而不依赖其他组件；系统中的每个组件都可以通过设置程序来实现功能的多样性。

(12)预留BA或第三方集成平台接口，使用modbus、opc等方法。

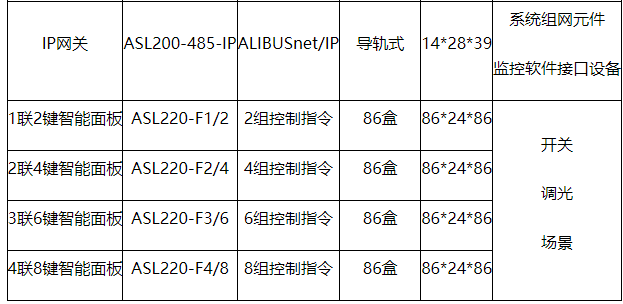

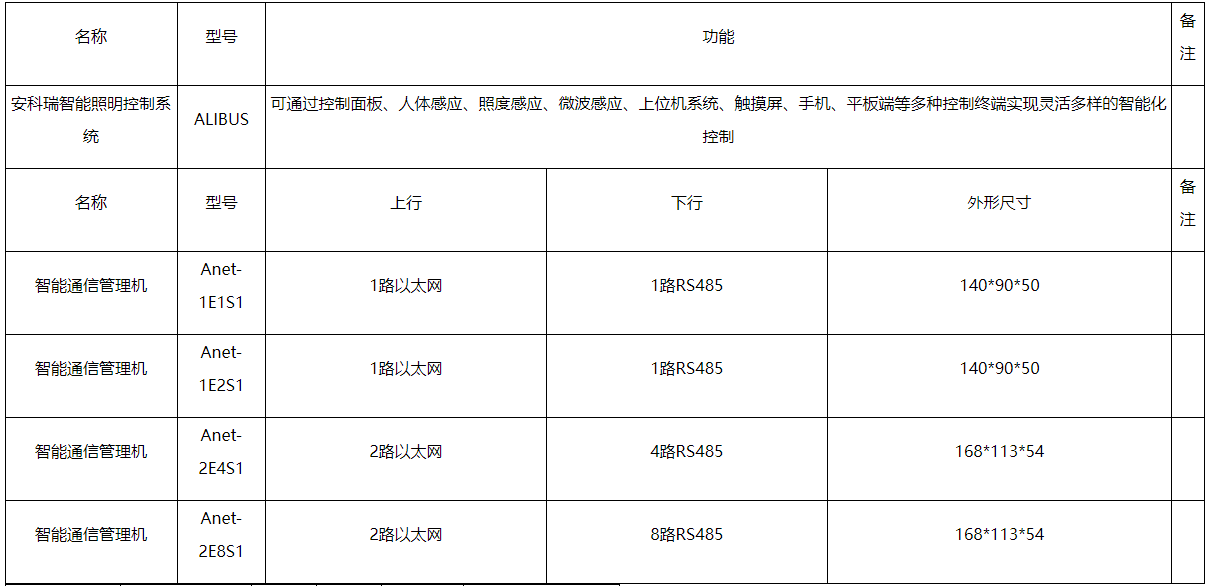

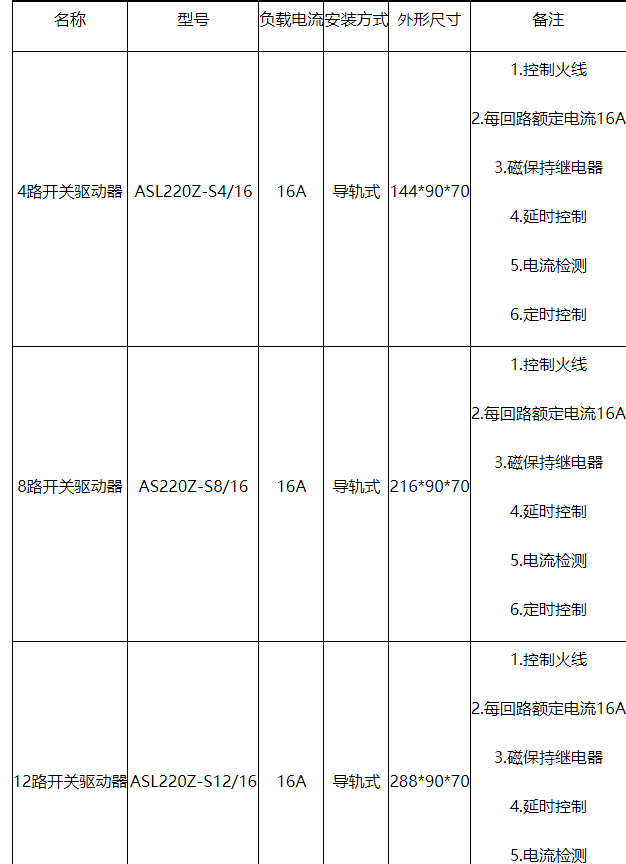

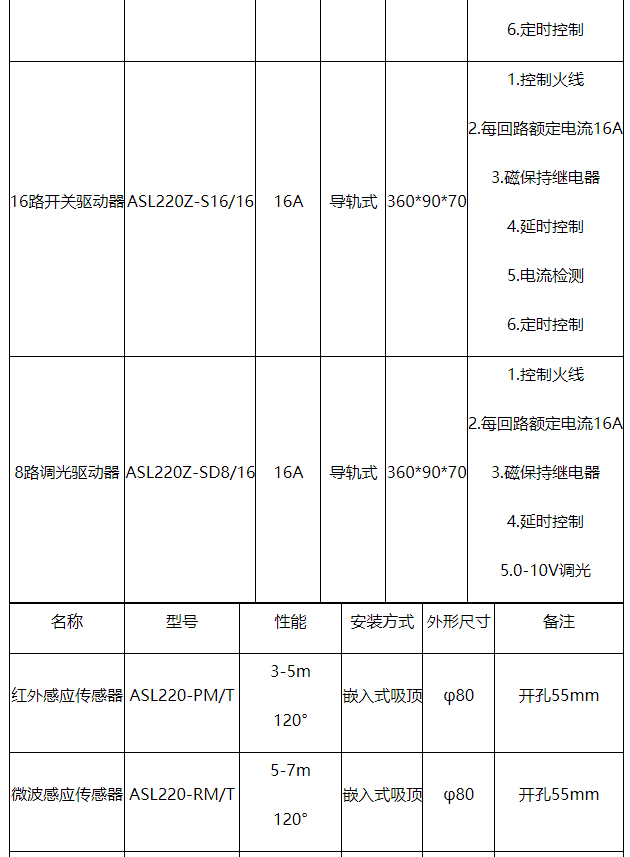

2.4设备选型




3.结束语

智能照明控制已引起人们的高度重视,将朝着智能化、小型化、标准化的方向发展,使系统更优化,功能更完善,扩展更便捷,保护更可靠,节能更可观。



参考文献:
[1]张叶,裘君英,陆华洋.智能照明控制系统探讨[J].建筑电气,2007(6):3.
[2]徐钦经.照明灯调光器技术和控制系统网络的发展.建筑电气,2005(3):25-29.
[3]刘跃群等.光源电器原理和应用技术.北京:化学工业出版社,2003:258-260.
[4]安科瑞企业微电网设计与应用手册2022.5版
