摘要：电气设计是综合管廊设计的重要组成部分。本文分析阐述了综合管廊的断面设计、供配电系统和电缆设计，简要总结了综合管廊电气设计的要点。

1.引言
     综合管廊是指建在城市地下，用于容纳两种以上城市工程管道的结构及附属设施。可解决道路“拉链”问题、“蜘蛛网”、它可以节省和释放大量的地下空间，增强管道的抗灾能力，确保城市生命线的安全，提高城市的综合承载能力。是一项集约化、科学性强的城市综合管道工程。
管廊的电气设计主要包括断面设计、供配电设计和电缆设计。结合笔者参与的项目，简要介绍了综合管廊的电气设计要点。

2.平台概述
     AcrelEMS-UT综合管廊能效管理平台集电力监控、能源管理、电气安全、照明控制、环境监控于一体，从数据采集、通信网络、系统架构、联动控制、综合数据服务等方面为建立可靠、安全、高效的综合管廊管理体系提供数据支持，解决了综合管廊内部干扰强、用户多、协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提高了管廊基础设施、环境和设备的使用和恢复效率。

3.平台组成
     安科瑞城市地下综合管廊能效管理系统是一个深度集成的自动化平台，集成了10KV/O.4KV变电站电力监控系统、变电站环境监控系统、智能电机监控系统、电气火灾监控系统、消防设备电源系统、防火门监控系统、智能照明系统、消防应急照明和疏散指示系统。用户可通过浏览器和移动应用程序获取数据，通过平台集中监控、统一管理、统一调度管廊电力安全，满足管廊电力可靠、安全、稳定、高效、有序的要求。

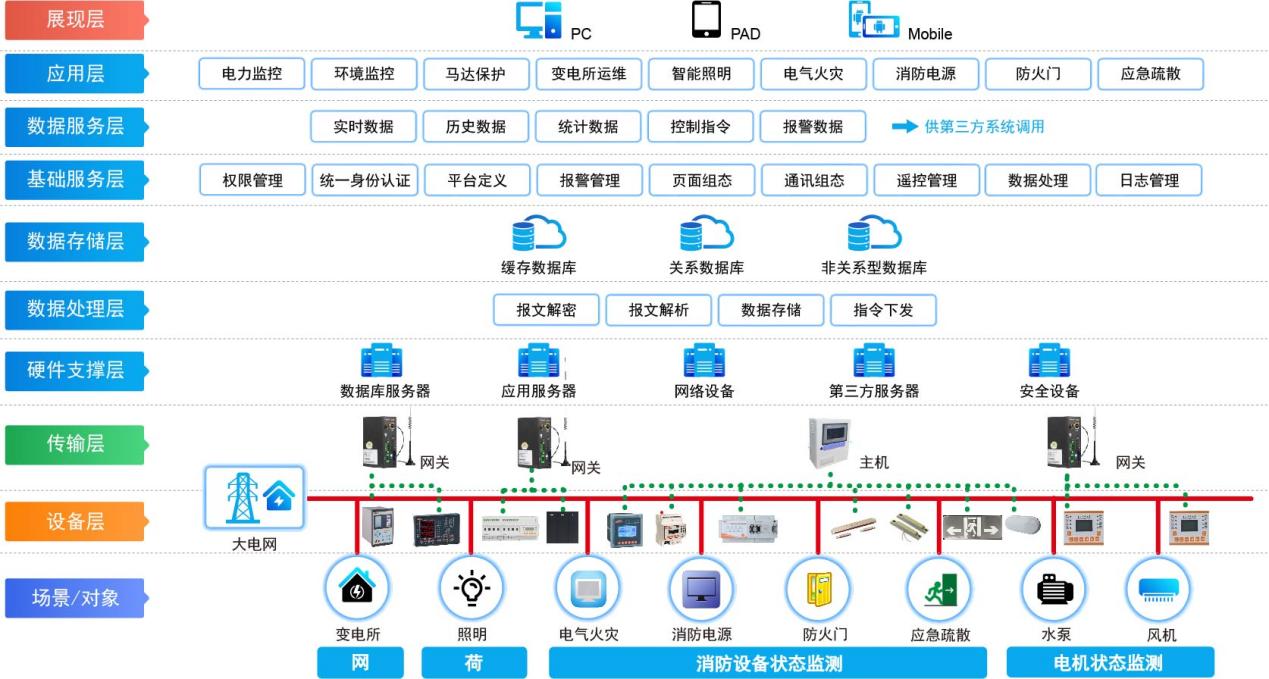

3.1平台拓扑图




3.2平台子系统
3.2.1电力监控
电力监控主要针对10/0.4kV地面或地下变电站，对变电站高压电路配置的微机保护装置和多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测量和控制出线电路的电气参数和能耗，可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS，包括遥控、遥信、遥测、遥调、事故报警及记录等。

3.2.2环境监测
环境监测包括温湿度、烟雾温度、水浸泡、可燃气体浓度、门禁、视频、空调、消防数据采集、显示和预警，也可与水泵、通风排烟风机等设备集成的第三方系统连接，完成管廊环境综合监测。

3.2.3马达监控
电机监控实现管廊电机的保护、遥控、遥控功能，实现电机过载、短路、缺相、漏电等异常情况的保护、监控和报警。如有必要，可设置联动控制。

3.2.4电气安全
AcrelEMS-UT能效管理系统配备相应的电气火灾传感器、温度传感器、消防设备电源传感器、防火门状态传感器、接入消防疏散照明和指示灯状态实时显示，实时监控UPS电池温度、内阻，通过声光、短信、APP及时预警。

3.2.5智能照明控制
防火分区单独控制，分区内设置智能控制面板本地驱动器；开关驱动器连接消防报警系统，接收消防报警信息，强制打开驱动电路。
走廊上方安装智能照明传感器，使人员进入管廊自动打开灯具，停留在管廊内保持常亮，离开后关闭灯具。
除了现场控制模式外，还可以通过计算机实现集中控制，实时远程监控当前区域的照明情况，必要时可以远程控制该区域的照明。
考虑到现场模块分布广泛，距离太长，除了现场控制模式外，还可以利用计算机实现集中控制，实时远程监控当前区域的照明情况，必要时可以远程控制区域的照明。
系统支持单一控制、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等控制方式，支持延时控制，避免同时照明负荷对配电系统的影响。模块不依赖于系统，可以独立工作。每个模块都有自己的时间模块，可以根据经纬度自动识别日出和日落时间，实现自动控制功能。

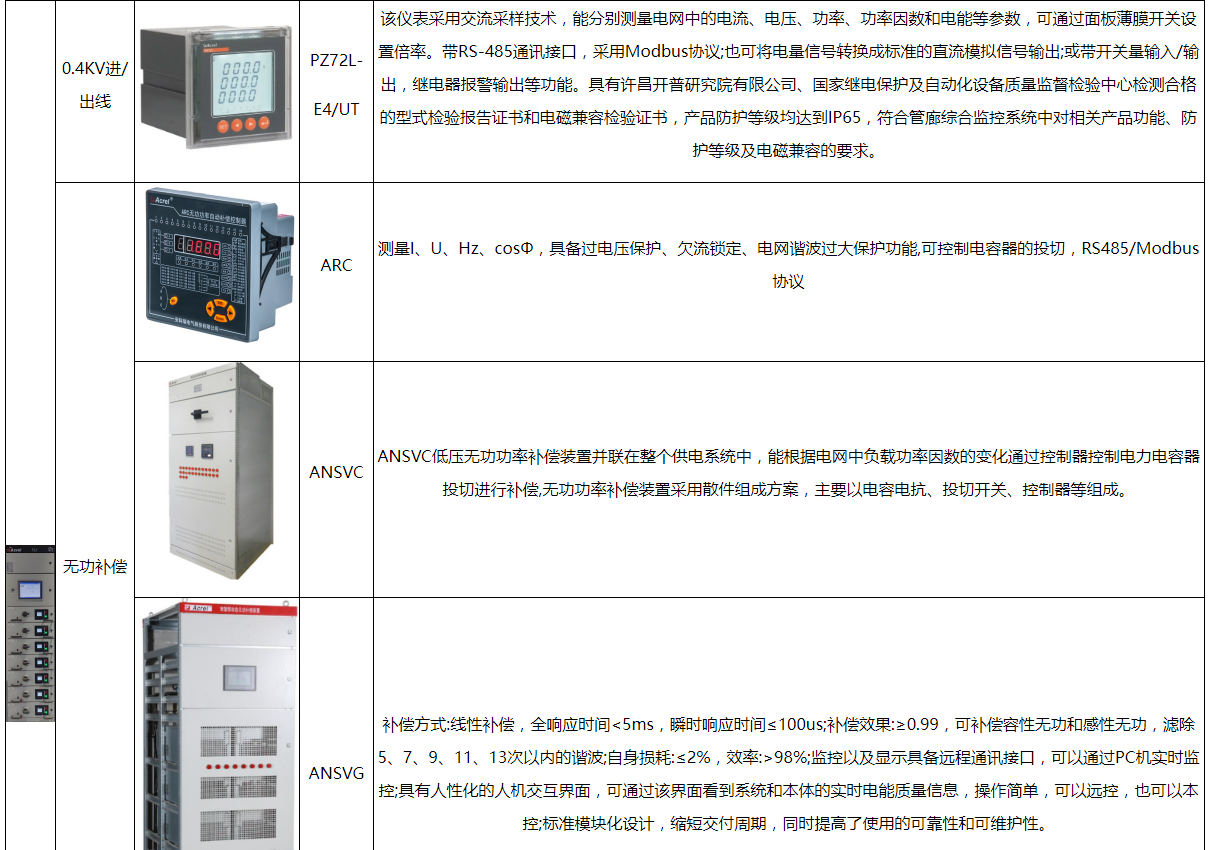

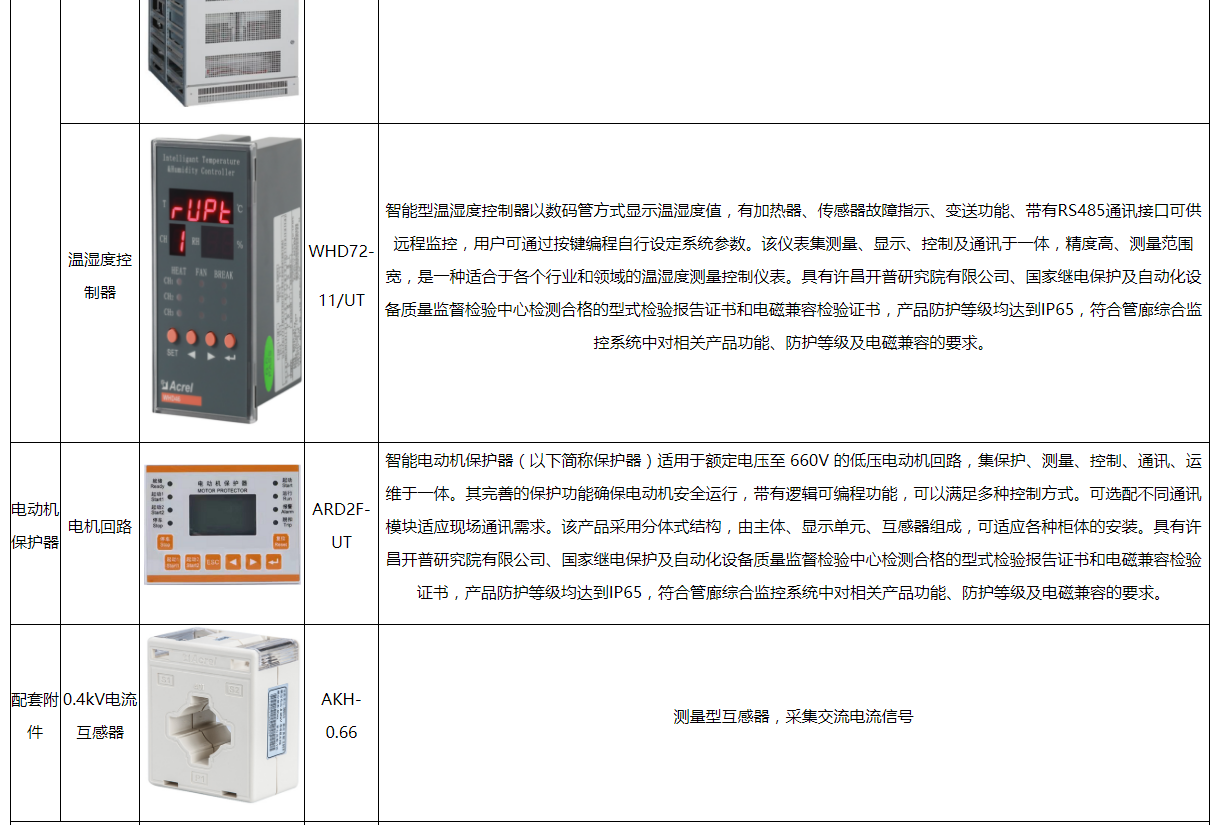

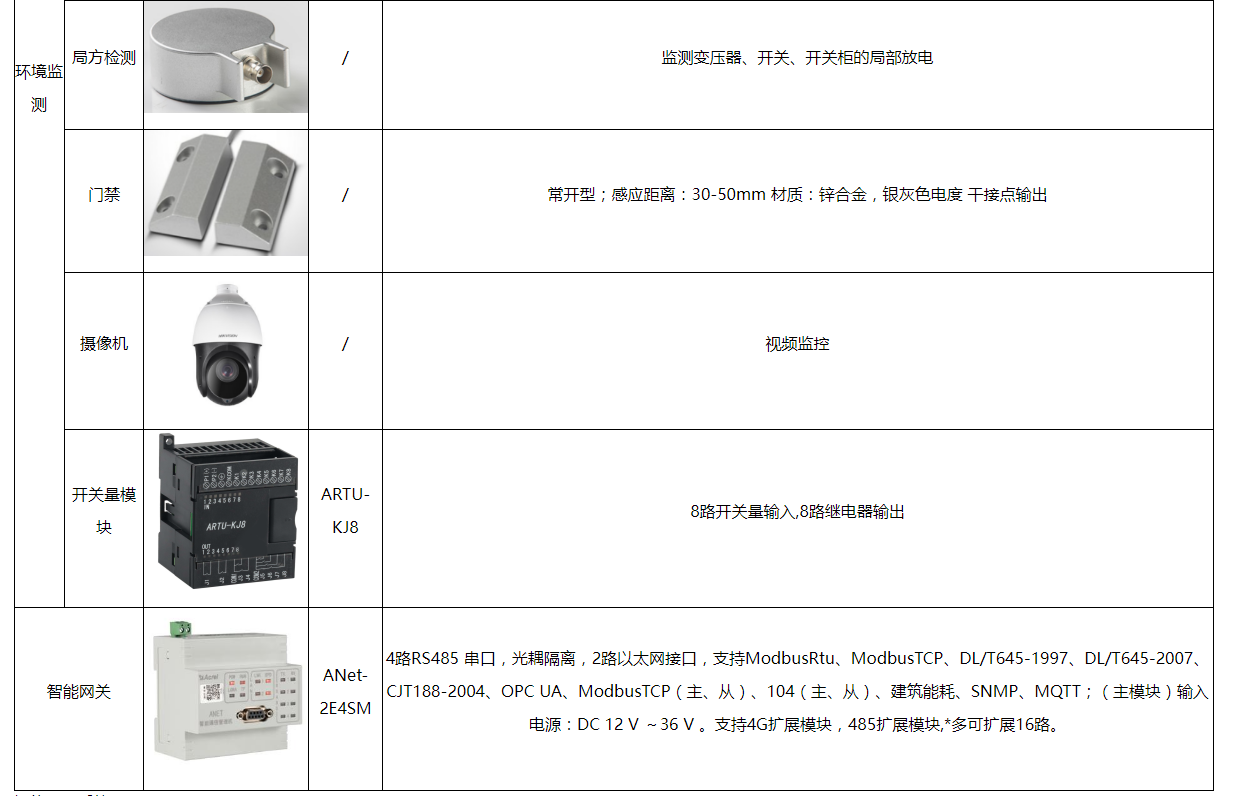

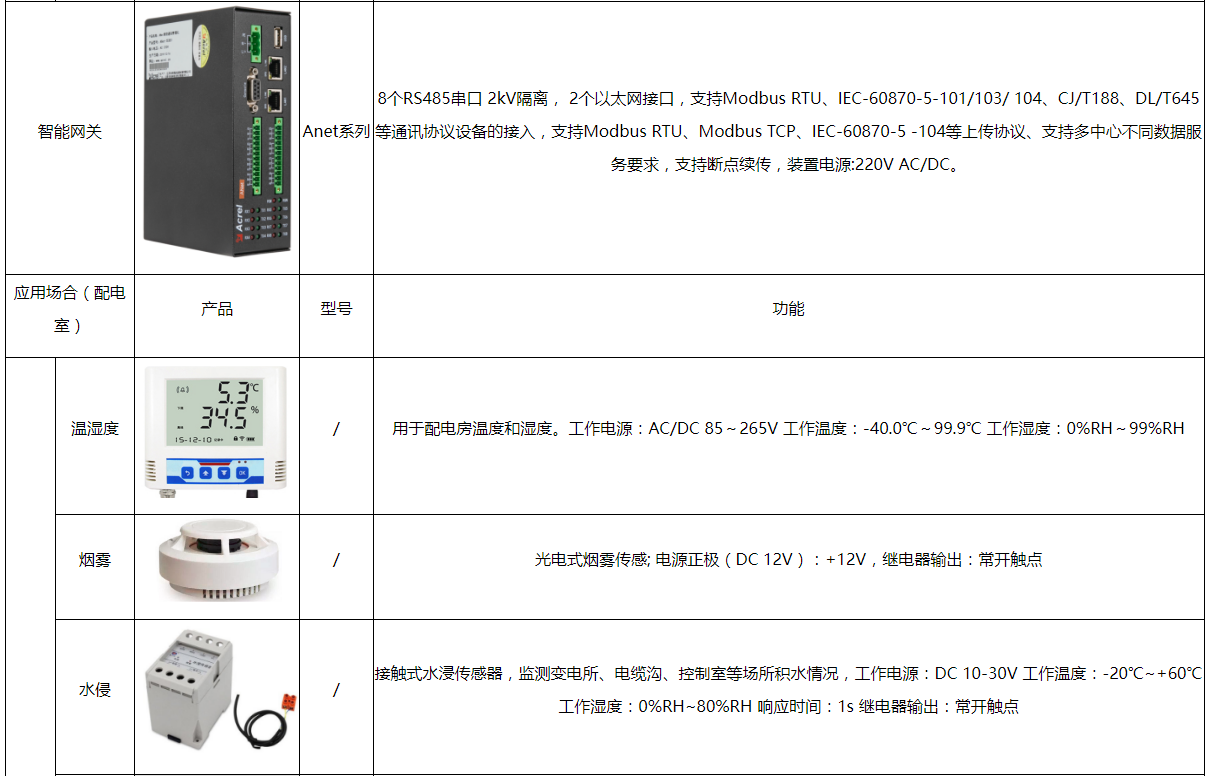

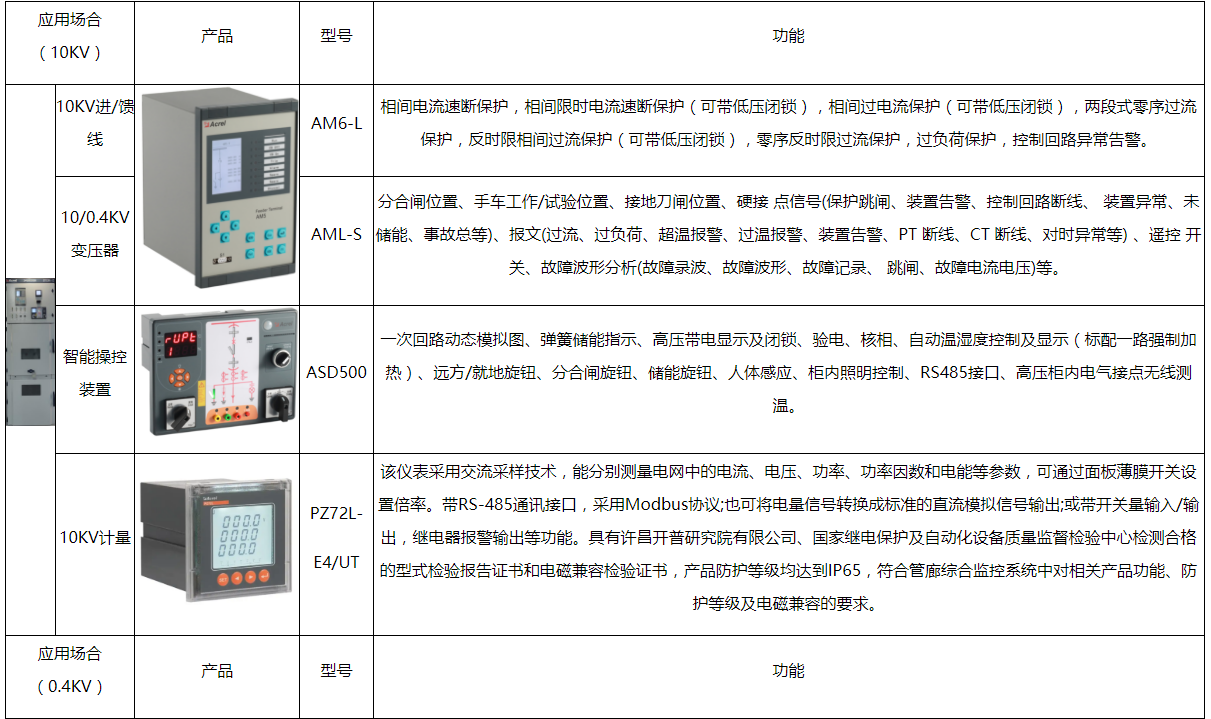

4.相关平台部署硬件选型清单




5.结语
电气设计是综合管廊设计的重要组成部分，应当根据每条管廊的实际情况，就断面设计、供配电设计和缆线设计等方案进行优化比选，提高设计的实用性、可靠性、安全性和经济性。

参考文献

1.孟冲.综合管廊供配电系统设计，智能建筑与智慧城市，2020(8):122-123.
2.邢岷峰.浅谈综合管廊电气设计，智能建筑电气设计，2013(1):120-122.
3.安科瑞电气股份有限公司官网.
4.安科瑞企业微电网设计应用手册.2020.06版.
5.安科瑞综合管廊能效管理系统解决方案.2020.06版.
6.GB50838-2015.城市综合管廊工程技术报范[S].
7.GB50217-2018.电力工程电缆设计标准[S].
8.赵子龙.城市地下综合管廊电气设计要点.
