榆林市科技馆项目变电所运维的研究与应用

2022-04-25

基本信息：

项目名称：安榆林市科技馆

项目简介：

安榆林市科技馆位于陕西省榆林市，现场共有一间配电室该项目变电所数据上传至我司云平台，采集配电室内的多功能仪表以及环境检测传感器的数据。配电室内所用仪表为安科瑞PZ、ARTU系列，建大仁科的温湿度变送器及水浸传感器，百仁吉的烟雾传感器，图睿安防的门磁开关、萤石网络的摄像头，旨在通过该系统实现榆林市科技馆配电系统的管理和检测，实现对配电系统电气参数、开关状态以及环境参量的24小时不间断监视，并可以通过APP、短信和系统进行实时预警。

系统采用AcrelCloud-1000变电所运维云平台，系统托管于我司运维平台，变电所现场设置数据采集箱，通过外网将数据传输到我司运维平台服务器。

系统结构描述：

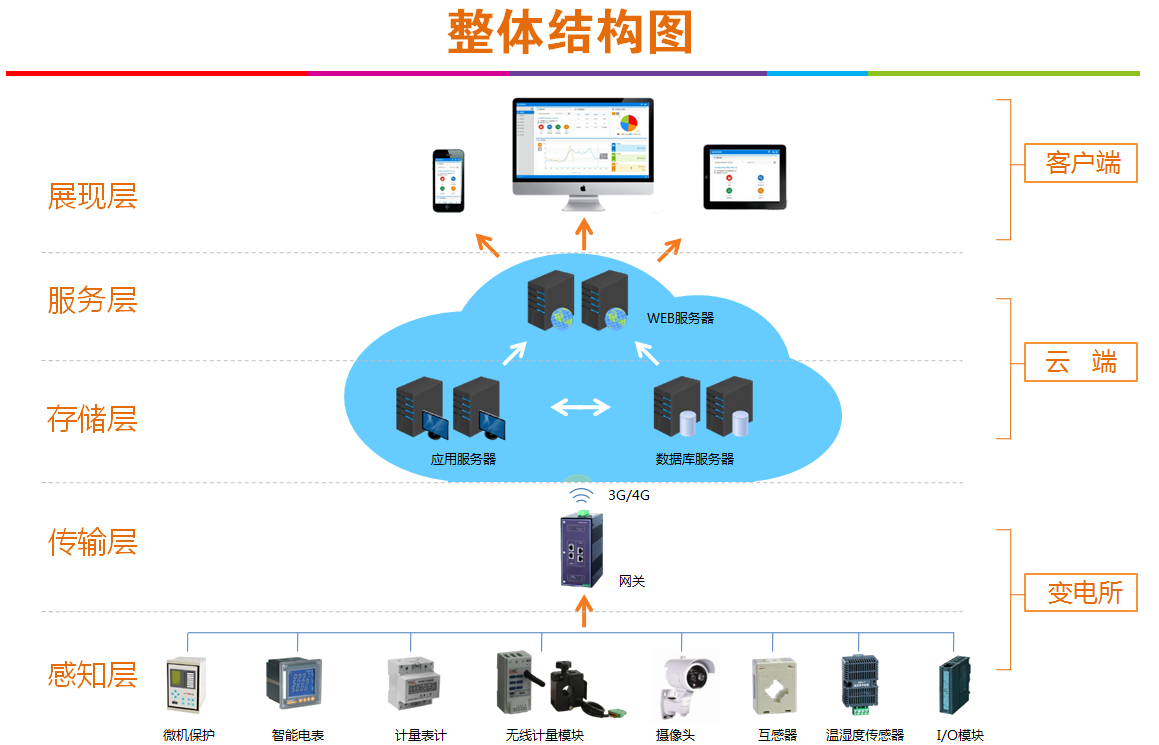

AcrelCloud-1000变电所运维云平台采用分层分布式结构进行设计，整体架构如下：

运维云平台包含站控管理层（运维软件）及网络通讯层（变电所数据网关），现场安装多功能电力仪表及摄像头和非电参量监测传感器。

网关安装于现场数据采集箱，采用嵌入式系统，实时不间断采集数据并现场存储，进行协议转换后按照约定协议压缩上传云平台。网关可设置触发式报警、触发式主动上传，具备断点续传功能。网关自带内存可存储15天左右现场数据，网络恢复后从断点继续上传数据，保证数据不丢失。为节省流量，正常波动数据可选择5分钟间隔上传，异常数据（变位、越限等）5秒内上传并推送短信和手机APP。

系统实现的功能：

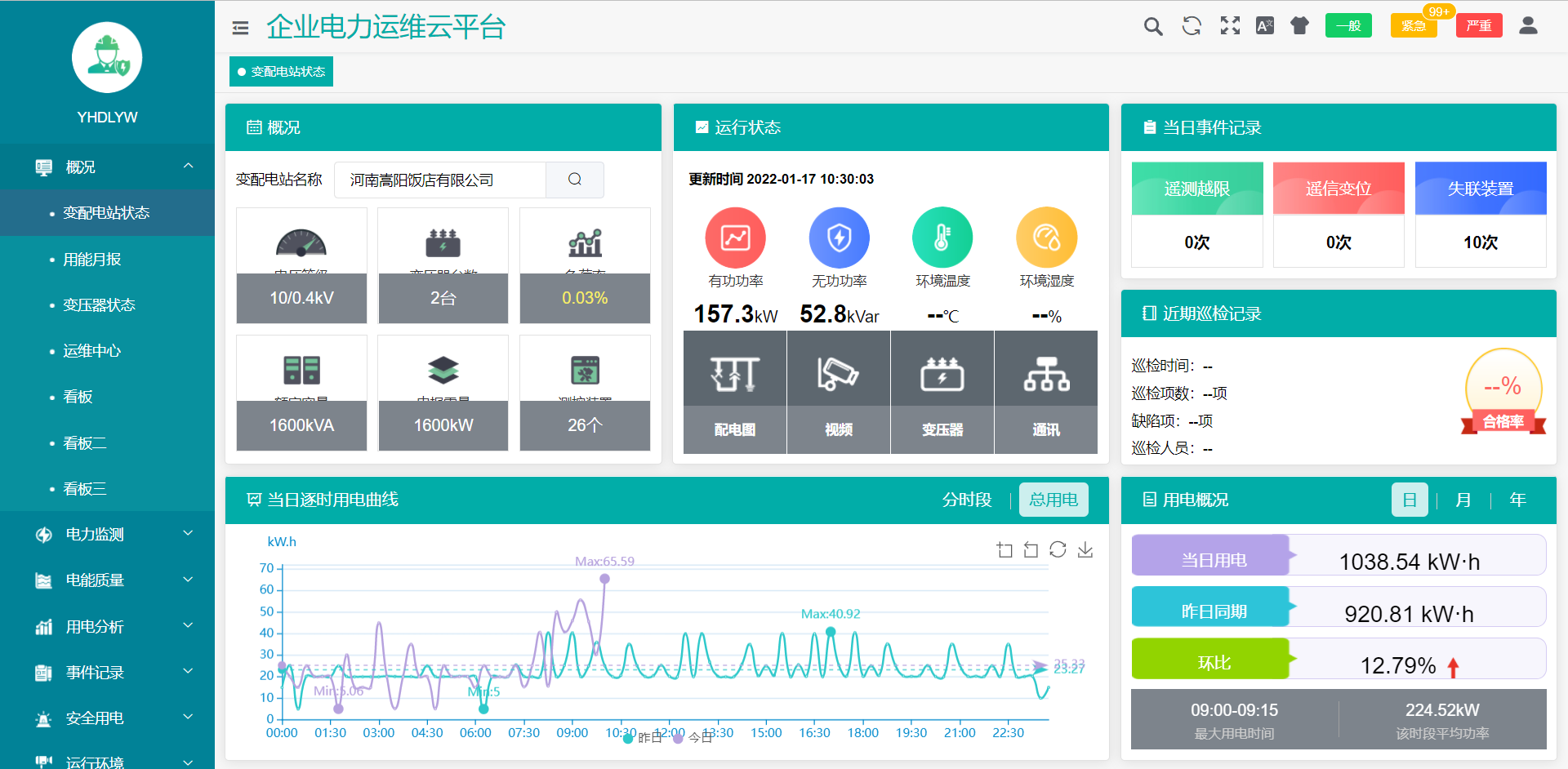

概述

显示变电所的基本信息（电压等级、变压器台数、装机容量、运行容量）、运行状态（功率、环境温湿度等、事件信息(遥信事件、遥测事件）、当日用能情况(逐时用能趋势、环比用能情况) 。
