根据电网Q/GDW1480-2015《分布式电源接入电网技术规定》分布式电源并网电压等级可根据各并网点装机容量进行选择，推荐如下：8kW及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。

云平台简介

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

云平台结构

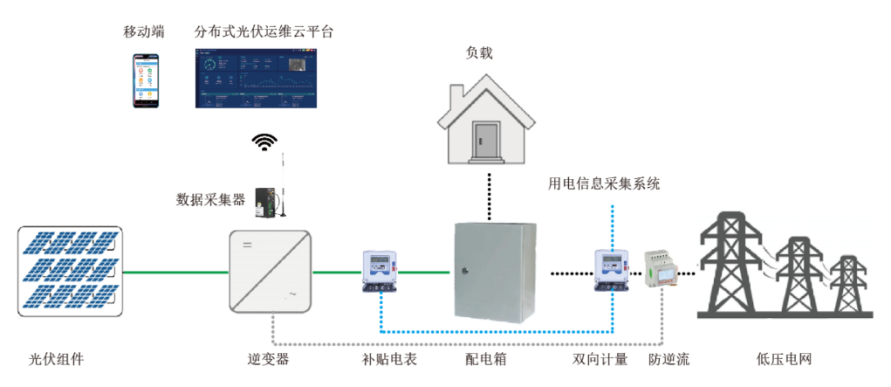

用户光伏

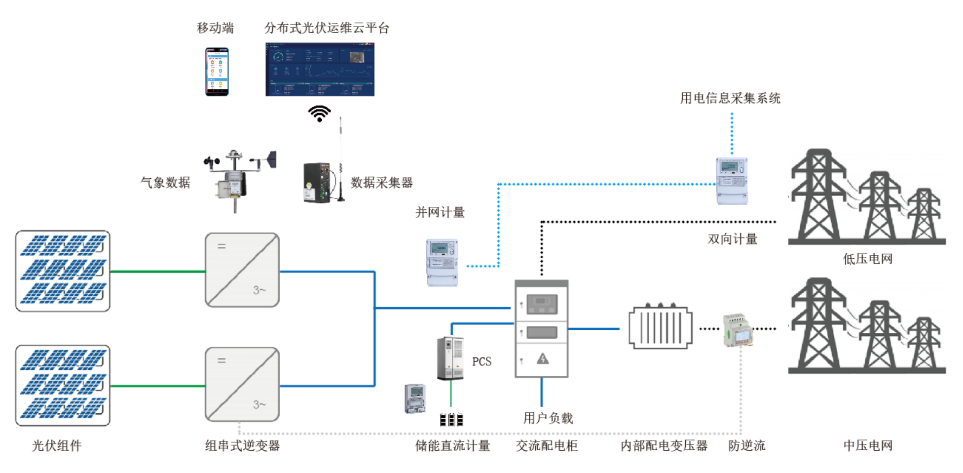

中小容量光伏电站

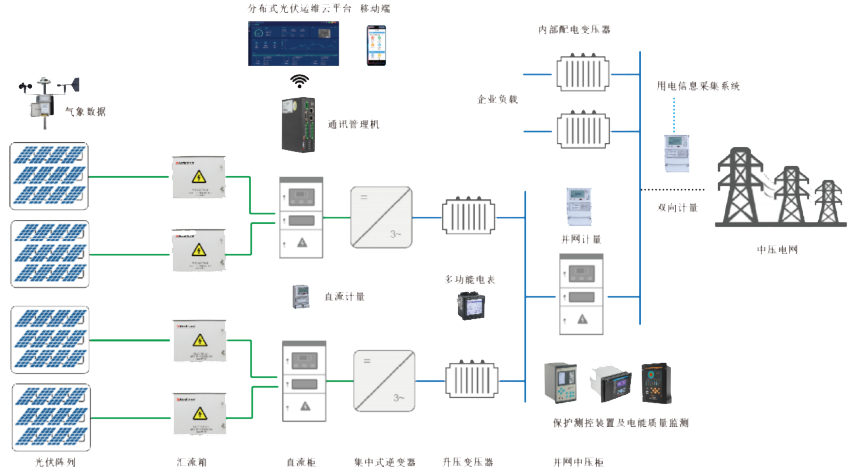

大容量分布式光伏电站

云平台功能

综合看板

光伏电站位置显示
光伏电站数量，峰值发电功率，实时发电功率显示
统计所有光伏电站日、月、年发电量
计算标准煤节约量以及二氧化碳减排量
柱状图展示每月发电量

电站状态

展示光伏电站发电功率，峰值功率等基本参数
统计当前光伏电站日、月、年发电量
摄像头实时监测
接入辐照度、环境温湿度、风速等环境参数
显示当前光伏电站逆变器接入数量及其基本参数

逆变器状态

逆变器基本参数显示
日、月、年发电量显示
通过曲线图显示逆变器功率、环境辐照度曲线
直流侧电压电流查询
交流电压、电流、有功功率、频率、功率因数查询

电站发电统计

统计列表中所有光伏电站日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

逆变器发电统计

统计当前光伏电站中所有逆变器的日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

逆变器曲线分析

展示逆变器直流侧电压、电流曲线，交流侧功率曲线以及环境辐照度曲线、温度曲线。便于用户进行整体分析。
