光储充系统

主要用于解决区域充电站的增容扩容难的问题，该系统还能参与电网调峰、削峰填谷等辅助服务，支持短时离网运行，甚至作为能源互联网的的配套设施，支持智能电网、智能充电、智能信息网的三网融合发展。

系统简介

储能充电一体化系统由储能系统和充电设施组成，针对区域充电站电力容量不足的痛点，主要用于解决区域充电站的增容扩容难的问题，该系统还能参与电网调峰、削峰填谷等辅助服务，支持短时离网运行，甚至作为能源互联网的的配套设施，支持智能电网、智能充电、智能信息网的三网融合发展。

能够对微电网的源、网、荷、储、充电负荷进行实时监控、诊断告警、全景分析、有序管理和高级控制，满足微电网运行监视全面化、安全分析智能化、调整控制前瞻化、全景分析动态化的需求，完成不同目标下光储充资源之间的灵活互动与经济优化运行，实现能源效益、经济效益和环境效益最大化。

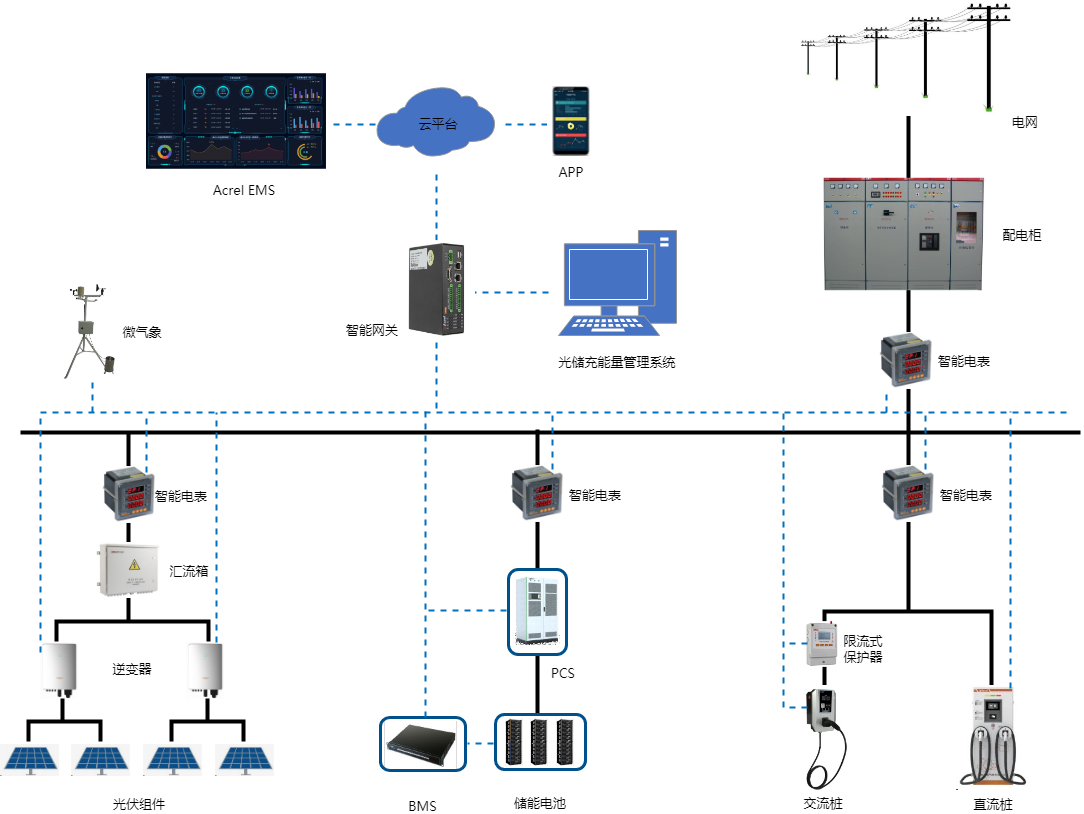

系统架构

系统功能

数据采集及处理

系统通过测控单元与储能装置、电池管理系统(BMS)、汽车充电桩、风机逆变器、光伏逆变器进行实时信息的采集和处理，实时采集模拟量、开关量。

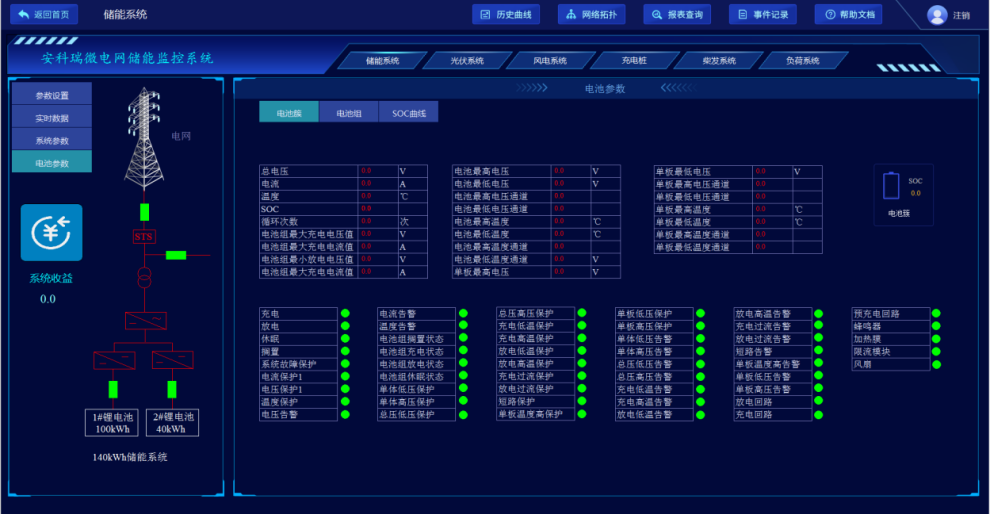

企业微电网光伏、储能数据统计

监视报警

微电网能量管理系统应具有事故报警和预告报警功能。事故报警包括非正常操作引起的断路器跳闸和保护装置动作信号；预告报警包括一般设备变位、状态异常信息或电芯过压、电芯欠压、电池簇过压告警、电池簇欠压告警等，保障储能系统运行安全。

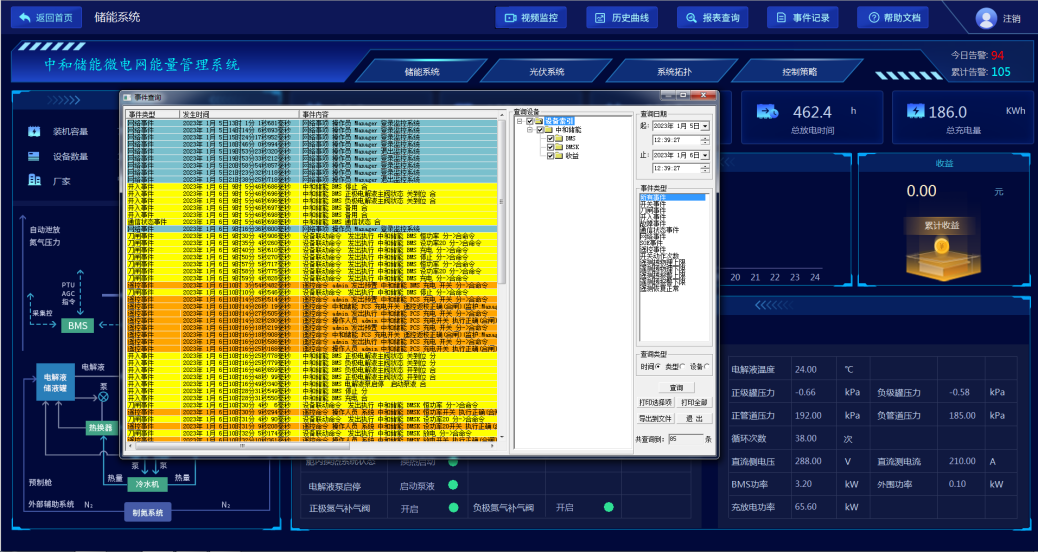

储能系统告警记录

运行监控

微电网能量管理系统是储能系统与运行人员联系的主要方式，系统可提供重要参数的显示和必要操作，包括储能系统主要储能装机容量、单次充放电量与时间、SOC曲线、收益及储能系统运行状态参数，手动和自动控制，控制调节对象包括直流开关、各电压等级的电动操作开关、主要设备的启动退出、PCS功率设定、装置运行参数设定等。

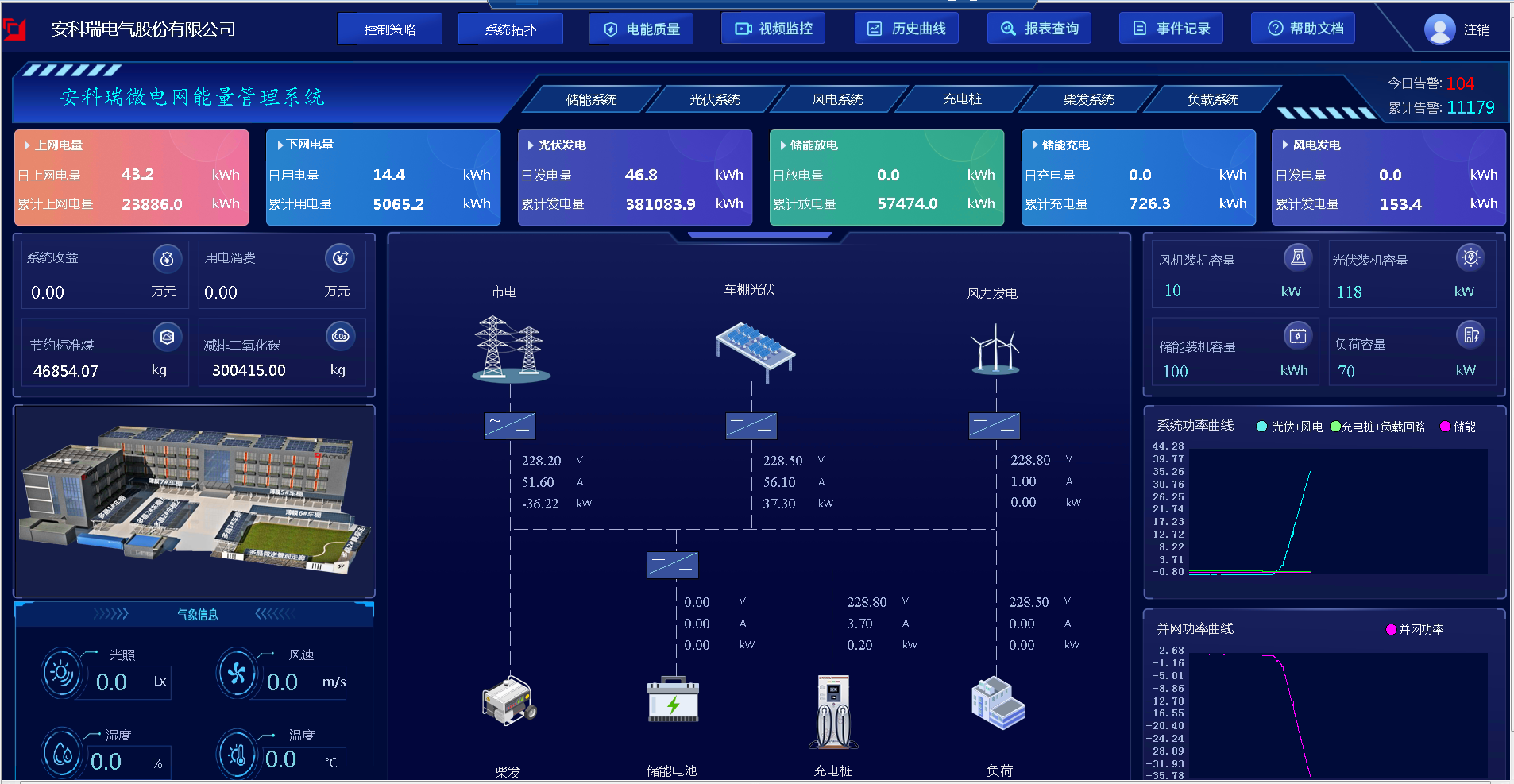

企业微电网运行监测

光伏运行监控

监测企业分布式光伏电站运行情况，包括逆变器运行数据、光伏发电效率分析、发电量及收益统计以及光伏发电功率控制。

储能管理

充电桩监测

系统具备和企业充电桩系统或设备的软件接口，充电桩数据接入微电网能量管理系统进行集中监控，监测充电桩的运行状态，根据企业负荷率变化控制和调节充电桩的充电功率，使企业微电网稳定安全运行。

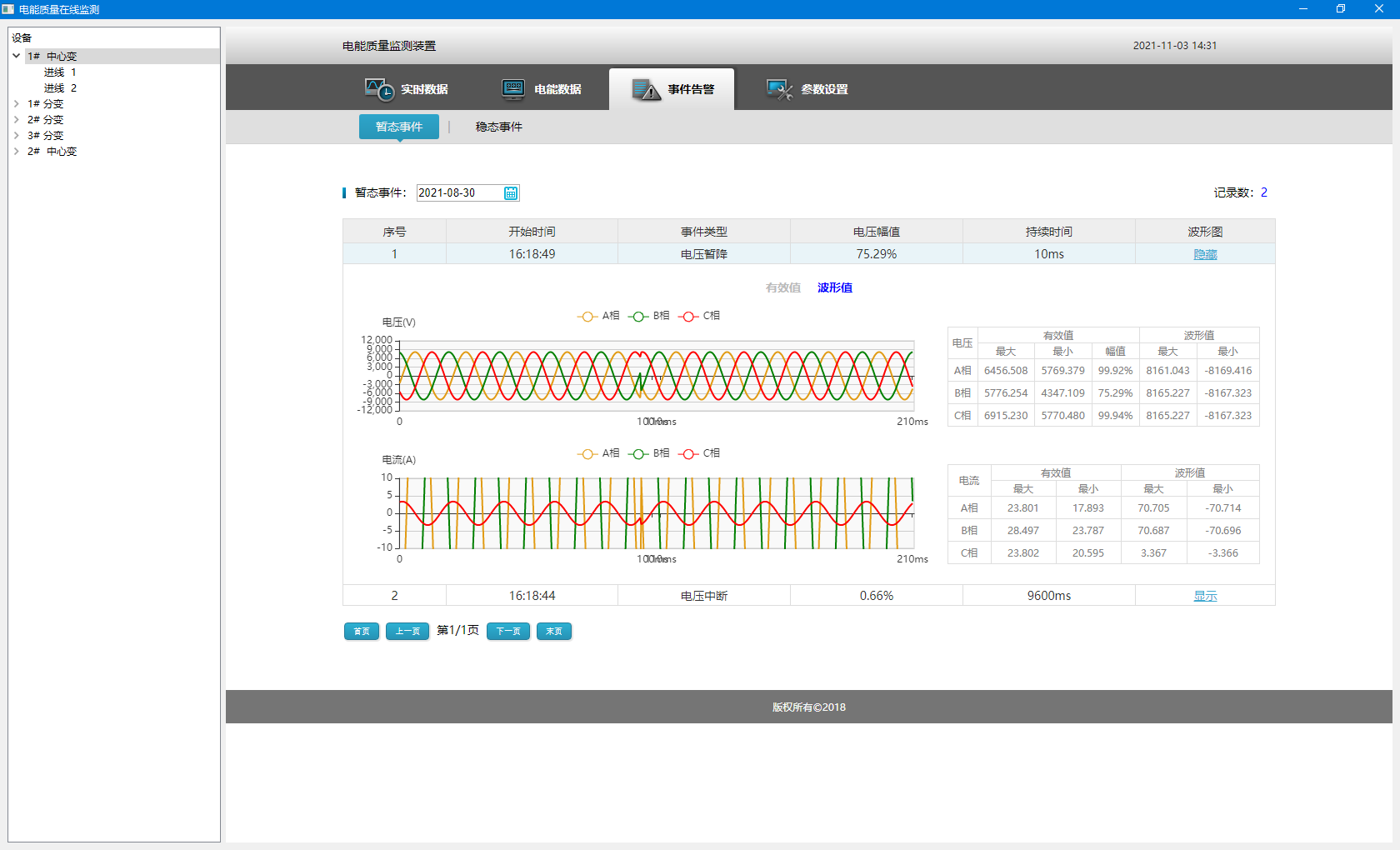

电能质量监测

监测微电网重要回路的电压波动与闪变、电压暂升/暂降、短时中断情况，实时记录事件并故障录波，为电能质量分析与治理提供数据来源。及时采取相应的措施提高配电系统的可靠性，减少因谐波造成的供电事故的发生。

自诊断和自恢复

系统具备在线诊断能力，对系统自身的软硬件运行状况进行诊断，发现异常时，予以报警和记录，必要时采取自动恢复措施。
