安科瑞预付费电能管理系统在学生公寓的应用与分析

2023-05-16
摘要:本文设计了适用于学生公寓的自助预付费控制电控水管理系统。它采用多种智能功能,可以通过短路、跳线、零线接地等方式监控和显示漏电现象。,防止和记录用户的偷电行为,并通过报警和拉动闸门来预防事故。预付费系统远程自动复制手表,降低了复制手表的劳动和管理成本。预付费先交钱再用电水,有利于树立学生正确的消费意识,无需人工切断电源。

关键字:自助式;预付费;水电管理
一前言
随着国民经济的快速发展和人民物质生活水平的不断提高,学校学生公寓的生活环境有了很大的改善,公寓的电水消耗急剧增加。现代化、多样化、个性化的生活方式,挑战了过去学生公寓所采用的限制供水和电力模式。过去的电气设计功率和设施已经不能满足当今水电使用的需要,供需矛盾逐渐凸显。所以,水力发电的市场化和商业化进程。传统的学生公寓水电管理主要是手工操作,管理效率差,信息交流慢,工作质量低。伴随着科技的飞速发展和广泛应用,这种落后的管理模式已脱离了时代的步伐。在使用学生公寓水电方面存在一些困难:1.学生的水电节约意识较差。很难杜绝宿舍“长明灯”和“无人也亮灯”的现象。为避免巨大的浪费,管理人员每天定时拉闸断电。在公寓里经常会出现私自拉线和乱接线的现象,很容易引起触电。3.学生经常秘密使用电炉、快速加热、电磁炉等大功率电器,不仅造成电力资源的巨大浪费,还容易引发火灾,威胁生命财产安全。随着信息技术的发展,电脑等电子产品进入宿舍,用电难以测量和控制,也难以禁止非法用电。抄表难度大,收费难,管理难度大。管理费用高,劳动强度大。6.采用传统的机械仪表,精度低,误差大,启动电位电流大,功耗大,线损比大,容易漏电,所以总表和分表的数据不匹配。机械表寿命短,成本高,一般5年需要更换一次。8.供水管理的随意性很大,不利于管理的规范化。所以,实施自助、智能、信息化管理公寓用电、用水,已经成为加强物流管理、提高服务意识的重要方向。
二系统概要设计
首先,管理部门为用户安装电表和水表,然后通过该系统为仪表设置一个帐户,并发放相应的遥控卡。使用者持遥控卡到管理部门购买水电,管理部门通过该系统对使用者的遥控卡进行预充电。使用者将充电后的遥控卡与相应的仪器进行数据交换,将预充水电输入仪器,并在仪器剩余电量中积累。只有当仪器上的剩余电量大于零时,才能使用。如果剩余电量不足,就会发出警报。当剩余电量为零时,电源将被切断。所以,为了保证电力的正常使用,用户必须持卡充水电值,然后在报警或断电前保持足够的剩余。通过遥控卡,系统的各个组成部分相互交换数据。遥控器将读卡器的充电值传输到仪器上,仪器控制接通电源。如果剩余电量不足,则警告,如果没有剩余电量,则断电,用户再用遥控卡到管理部门购买水电。在重新充电之前,用户可以自动记录电表和水表收集器的月消耗量。遥控卡读取数据并上传后,系统会按照定价标准计算和支付费用,一次性支付充值费等费用,并整理出各种数据表。如有欠费或其他问题,用户无法正常使用水电。该系统可对预付水电费、月用水电、各种费用进行分类统计,并以表格形式打印,供管理部门核实。
三系统的详细设计

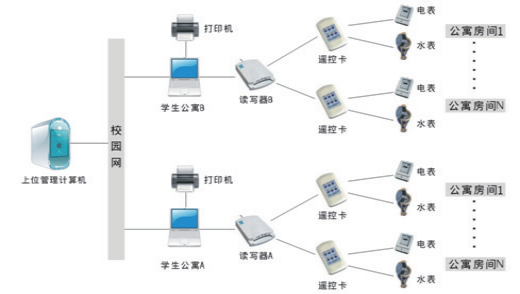

自控电控水管理系统主要分为四个部分:管理系统、水电计量仪表、遥控卡和读写器,系统结构如图1所示。
图1系统结构图
1管理系统。管理系统用于支付管理、计算数据、处理报表和打印数据,以及存储数据和维护系统。它有一个自助控水控电的操作界面,是水电仪表和上级计算机之间的通信界面。管理系统可以完成硬件的组织协同工作,智能实现各种数据管理和计算功能。管理系统包括自助控水控水管理系统和上级管理计算机。上级管理计算机在使用前有一些相应的参数配置。系统的功能主要是管理电子预付费和多功能水电仪表,远程记录每日预付水电和写卡。
2水电计量设备仪表。相关仪器均为符合国家计量标准的国家计量认证产品,保证了测量数据的准确性。它们根据功能分为预付电能表、水表等。数据采集模块的结构如图2所示。
图2数据采集模块结构图
电表采用单相红外预付费电表或三相红外预付费电表。其使用寿命长,设计使用寿命15年;它具有过载保护功能。当用户负载超过设定负载值25秒时,仪器会自动切断电源,保护线路和电器;精度高,无蠕变,初始电流小,功耗低,大大减少了线路损耗。
3遥控卡。遥控卡的功能是一种数据传输介质,可以轻松阅读水电表数据,充值水、电、气。遥控卡由用户自己保管,方便用户掌握自己的消费过程。使用IC卡也可以使用遥控卡。
4读写器。读写器是遥控卡与管理系统交换数据的设备,有自己的串行通信电缆和电源插头。遥控卡用于设置系统调度或复制表格,收集的数据由读取器读取并发送到上层管理系统;上层管理系统收集的支付和充值数据由读取器写入遥控卡。
四安科瑞预付费产品应用场景

功能
预付电表电费收取、控制、欠费跳闸;提供后付费管理模块;能源消耗分析模块;
水表预付水费收费,控制,欠费关阀;
收取房租物业费,拖欠拉闸;
收取公共区域电费分摊;
接入抄表、计量公共区域、变电站电表;
预付费+建筑能耗、分类分项能源计量一体化系统;
物业/房地产集团集中财务管理,子物业单独权限;
方便无线方案改造,调试简单。

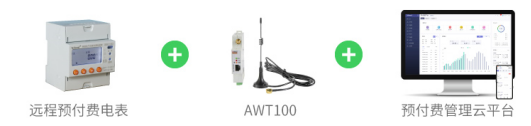

五产品选型
六结语
自后勤社会化改革启动以来,学生公寓由原行政管理向服务管理转变,水电管理难度加大。根据新情况和要求,管理者需要对公寓的用电和用水进行灵活管理。如果不理顺关系,加强服务,必然会积累矛盾,不利于后勤部门对学生公寓的服务管理,也不利于提高公寓的服务水平。利用高科技方法,大力解决公寓电力和水的消耗问题,将抄表和收费工作简化到几乎可以忽略不计。系统通过预付费的方式,达到了“先充值再使用”的效果。此外,还建立了功能。


参考文献:
[1]徐桂敏,杨正祥,学生公寓自助式预付费控电控水管理系统设计.系统信息工程
[2]应美丽.预付费售电管理系统应用[J] . 中国电力企业管理,2008 (10)
[3]企业微电网设计与应用手册.2022.05版
