摘 要：针对城市轨道交通中不同线路之间存在区间消防应急照明和疏散指示系统设计差异的问题，文章对集中电源设置方案、集中电源型和自带电源型供电方式，以及消防应急照明兼做一般工作照明三大问题展开了分析。首先，介绍了区间消防应急照明的照度要求、灯具和照明回路的设置，以及线缆截面的选取方法；然后，从方案优缺点和经济性两方面，对三大问题进行了分析。文章给出一定的总结性意见，供新建线路在方案设计阶段参考。

关键词：城市轨道交通；隧道消防应急照明；疏散指示系统；集中电源；自带电源型；供电方式；一般工作照明
引言
     自《消防应急照明和疏散指示系统技术标准》（GB51309-2018） 实施以来，城市轨道交通领域各建设单位和设计单位关于区间隧道如何执行该标准已经基本达成一致，即采用集中控制型消防应急照明和疏散指示系统（以下简称集中控制型系统）。但针对集中电源设置位置、蓄电池的供电方式是采用集中电源还是灯具自带蓄电池，疏散照明是否兼做一般工作照明等问题，在设计过程中部分线路存在理解不一致的问题，导致设计方案不统一因此有必要对各种设计方案进行分析。
一相关参数的设置
     根据《消防应急照明和疏散指示系统技术标准》（GB 51309-2018）要求，目前城市轨道交通区间消防应急照明和疏散指示系统均采用集中型控制系统，灯具选用A型灯具。常规的线路区间隧道长度一般在0.4～4 km，为减少电压降、减小电缆截面，灯具电压等级选取DC36V。
（1）照度值
     《城市轨道交通照明》（GB/T 16275-2008）对城市轨道交通各场所正常照明的照度标准值进行了相应规定，其中，区间隧道照度标准值为5 lx，参考平面为轨平面；区间线路疏散照明照度不小于3.0 lx。另外，《地铁设计防火标准》（GB 51298-2018）规定，地下区间道床面疏散照明的低水平照度不应小于3.0 lx。根据上述要求可知，区间一般照明的照度要求为不小于5 lx，疏散照明不小于3 lx。
根据某轨道交通线路工程实际（盾构隧道内径为5.4 m），选用功率为10W、光效≥ 100 lm/W 的LED消防应急照明灯具（以下简称照明灯），灯具布置间距为10m，灯具安装高度为2975mm（中心线距轨面），距疏散平台面2125mm。经过仿真模拟计算，可以满足道床面平均照度5 lx 和疏散低照度3 lx的要求。
（2）灯具数量
    《消防应急照明和疏散指示系统技术标准》（GB51309-2018）规定，任一配电回路配接灯具的数量不宜超过60只，额定功率总和不应大于配电回路额定功率的80%，A型灯具配电回路的额定电流不应大于6A。按10W的照明功率计算，可以得到区间每个配电回路能够供电的照明灯数量为17.28盏，考虑线路损耗，每个配电回路供电的照明灯数量选取为15盏。相邻两个照明灯采用不同的配电回路交叉供电，每个配电回路所带的照明灯均匀分布在300m范围内；300m范围内的标志灯采用单回路供电，每个配电回路供电的标志灯数量为30盏。
（3）线缆截面
     根据国标图集《19DX101-1建筑电气常用数据》，消防应急灯具端子处电压偏差允许值可为额定电压的±20%。19D702-7中直流线路电压损失计算方法中的简化计算公式为
     式中：u% 为电压降百分数；Δu 为电压降；P 为线路功率，W；L 为线路长度，m；U 为标称电压，V；S为线路截面，mm2；ρθ 为工作温度为θ 时的导线电阻率，Ω·mm2/m。
     选取70 ℃为线路工作温度，即ρ70=0.020 64 Ω·mm2/m，照明灯功率为10W，标志灯功率为1W，则单回路照明灯总功率P 为150W，标志灯总功率P为30W，计算得到各电缆截面满足电压降±20% 的供电距离，如表1所示
二集中电源的设置
（1）集中电源的设置方案
《消防应急照明和疏散指示系统技术标准》（GB51309—2018）规定集中电源应设置在消防控制室、低压配电室、配电间内或电气竖井内，但区间隧道内无上述电气用房，因此需考虑集中电源放置位置，目前主要有两种方案。
方案一。将用于区间照明的集中电源全部设置在邻近车站站台层照明配电室，邻近两个车站的集中电源各负责为半个区间的灯具直接配电，如图1所示。这种方案主要考虑蓄电池运行环境，设置于照明配电室利于通风和自动灭火。在国家标准编制组的相关答疑中，建议集中电源设置在车站范围内，因此部分线路采用的方案为将集中电源设置在车站配电室，直接向区间的应急灯具供电。但这种方案运用在长、大区间时，集中电源的供电半径较大、线缆截面较大、回路较多；且部分车站设置了配线，配线区不一定设置照明配电室，照明配电室距区间起终点的距离可能达100～200m，进一步变大了区间灯具供电线路的截面。
方案二。在区间联络通道处放置集中电源，如图2所示。区间联络通道的距离一般不超过600m，车站集中电源和联络通道处的集中电源供电半径不会超过300m。方案二的灯具线缆截面和总长度比方案一小。另外，区间隧道所用的集中电源容量一般为1kVA左右，相比EPS 及其他专业使用的蓄电池容量已经较小，不一定要设置在照明配电室；且规范并无明确要求不可设置在区间隧道，只是要求设置于隧道场所和潮湿场所时应选择防护等级不低于IP65的产品。尽管蓄电池容量较小，但蓄电池设置在区间疏散通道内仍存在安全隐患，且不方便巡视维护。
三一般工作照明的设置
（1）设置方案
     在《消防应急照明和疏散指示系统技术标准》（GB51309-2018）实施之前，地铁区间照明配电设计采用的电压等级为AC220V，包括一般照明和应急照明；区间每隔100～200m设置一处一般照明配电箱和应急照明配电箱，一般照明灯具和应急照明灯具交替布置。应急照明兼用一般照明，以满足5lx的照度要求；火灾工况下，关闭一般照明，只保留应急照明。
     随着《消防应急照明和疏散指示系统技术标准》（GB 51309-2018）的实施，目前各线路地下区间疏散照明均采用集中控制型消防应急照明和疏散指示系统，但对于一般工作照明的设置不同线路有着不同方案，主要分为两种。（1）一般照明采用电压等级为AC220V，正常工况下，一般照明灯具被点亮，疏散照明灯处于非持续模式，保持熄灭状态；火灾工况下，一般照明被切除，疏散照明灯应急点亮。（2）利用DC36V疏散照明兼做一般照明，且须处于持续模式，正常工况下可以根据照度要求处于节电点亮模式。
（2）方案对比
     当疏散照明灯选用10W灯具、间隔10m布置时，可以满足平均照度5lx和低照度3lx的要求。在方案一中，由于疏散照明灯平时处于熄灭状态，一般照明为了满足平均照度5lx的要求需要额外增加灯具。如果一般照明同样选用10W灯具、间隔10m布置，则区间隧道内照明灯具实际上是间隔5m一盏，即方案一实际上是在方案二的基础上额外增加1套一般照明系统，造价相对于方案二更高，而且区间隧道内存在两种不同电压等级和制式的灯具，施工和维护相对复杂；但方案一严格区分了一般照明和疏散照明。
    《消防应急照明和疏散指示系统技术标准》（GB51309-2018）并未明确限制消防应急照明不能兼做一般照明，其国家标准编制组相关答疑中认为，消防应急照明灯能否兼做一般工作照明主要取决于选用的照明灯具在符合回路功率和压降指标的前提下、经过合理设计布置能否满足一般工作照明的照度要求。
四安科瑞消防应急照明和疏散指示系统选型方案
1系统概述
     防应急照明和疏散指示系统主要由应急照明控制器、消防应急照明集中电源或应急照明配电箱、消防应急灯具等几部分组成。该套系统为安科瑞公司完全自主研发，符合国家现行的行业规范，可以满足与AcrelEMS企业微电网管理云平台或火灾自动报警系统等进行数据交换和共享。
     该系统配合火灾报警控制器使用时，在平时对系统内的设备进行实时的监视和控制，便于日常的管理和维护，保障系统的稳定运行。基于此保证在火灾发生时，能够准确改变消防应急标志灯具的指示方向，点亮消防应急照明灯，帮助建筑内的人群选择逃生疏散路线，指引安全的逃生方向，保障群众的人身安全，为各类用户担心的安全问题解决了后顾之忧。
2应用场所
      适用于住宅、酒店、办公楼、商城综合体、医院、隧道管廊、轨道交通、地库、仓库、工厂等各行业的消防应急照明和疏散指示系统。
3系统结构
4系统功能
系统运行主界面；灯具配置界面；信息界面；权限管理界面
5系统硬件配置
（1）应急照明控制器选型

（2）应急照明集中电源

（3）防爆应急照明集中电源

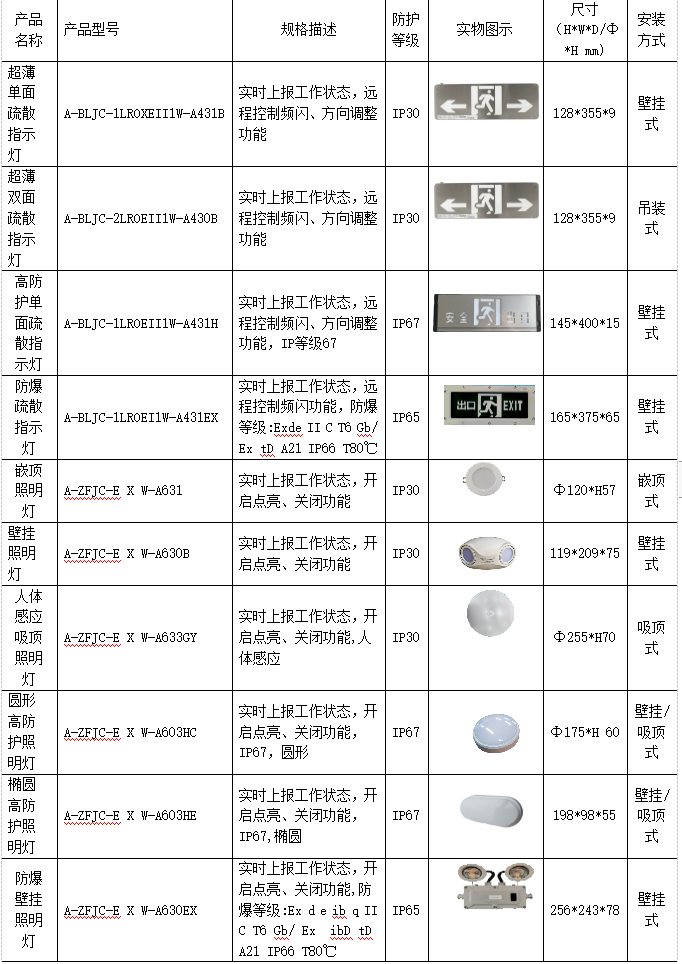

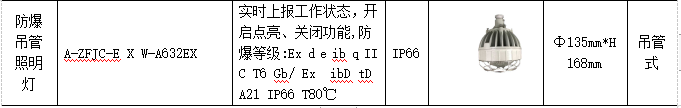

（4）A型集中电源集中控制灯具选型

五结语
     文章主要针对地铁区间隧道消防应急照明集中电源设置方案、蓄电池电源供电方式和一般照明设置问题等方面展开探讨。

    （1）集中电源装置设置在车站利于运维管理且蓄电池运行条件较好，但这种方案的造价比设置在区间联络通道更高，且区间隧道越长差价越大。

    （2）集中电源型和自带电源型两种供电方式在工程造价方面差别不大，但自带电源型方案后期的灯具维护工作量较大。
    （3）消防应急照明灯兼做一般工作照明可以节省工程造价，发挥应急照明灯的功能。


参考文献
[1] 吴继珍, 赵霖.城市轨道交通区间隧道消防应急照明设计研究[J].光源与照明, 2022, 4 (4) : 25-28
[2] 中华人民共和国住房和城乡建设部. 消防应急照明和疏散指示系统技术标准: GB 51309—2018[S]. 北京: 中国计划出版社, 2019.
[3] 刘丽萍, 赵美君. 地铁车站设计如何合理执行新规范:《 消防应急照明及疏散指示系统技术标准》的探讨[J]. 智能建筑电气技术,2019, 13 (6) : 104-109.
[4] 李昕, 崔洪敏. 地铁区间应急照明设计方案探讨[J]. 建筑电气, 2021,40 (2) : 32-36.
[5] 胡忠魁, 王东萍. 地铁隧道区间应急照明配电设计探讨[J]. 照明工程学报, 2021, 32 (6) : 109-115.
[6] 杜东平, 陈剗. 基于现行规范的地铁应急照明设计探讨[J]. 都市快轨交通, 2021, 34 (2) : 123-129.
[7] 住房和城乡建设部. 地铁设计防火标准: GB 51298—2018[S]. 北京: 中国计划出版社, 2018.
[8] 安科瑞企业微电网设计与应用手册2022.05版.
