摘要：国家提出了全社会节能减排的战略举措，节约型校园的建设是实现这一举措的重要内容。为了对校园能耗实行量化管理、实时监测，需要建立一个完善的监管体系校园节能监管体系。而节能监管体系的核心是能耗监测平台，本文介绍了一种基于智能网关的能耗监测系统的建设方法，并给出了系统的具体建设实施方法，具有一定的理论价值和实际工程意义。

   关键词：节能校园；智能网关；能耗监测
引言
   随着近几年来招生规模的扩大，能源开支占学校运营成本的比重也会越来越大。在学习和借鉴国内外理念、管理经验及技术体系的基础上，强化对学校的水、电等能耗进行精细化管理将会大幅度降低学校运营成本、建设绿色校园，落实节能减排工作任务，指导学校基础设施建设、能耗监管平台建设具有重要意义。因此建立高等院校能耗监测与监控管理平台是非常有必要的。
一系统总体设计
   节约型校园建筑能耗实时监管平台的建设以有线Internet网络传输为主、GPRS为辅的建筑能耗监测、数据分析、数据管理、信息发布系统。平台采用485通讯与TPC/IP网络相结合的建筑能耗统计技术。系统由命令接收/发送服务器、数据接收/发送服务器、数据处理服务器、信息展示服务器、防火墙、防病毒、文件存储/数据备份服务器、监控工作站、变送器、中继器、前端传感器、网络转换器、UPS电源、通讯电缆与建筑能耗实时监测软件等构成。系统能够可靠、稳定地实现建筑能耗数据的监测和传输，并具有数据分析、处理和信息展示发布功能B-9。能耗监测平台系统结构图如图1所示。
二能耗数据采集与传输
   建筑能耗监测的能耗数据采集采用自动采集方式，即通过自动采集方式将采集的建筑分项能耗数据和分类能耗数据由自动计量装置实时采集，通过自动传输方式实时传输至项目的数据中心。见图2能耗数据采集网关应用拓扑图。
1数据网关设置
   智能能源网关与能源管理信息系统主站系统、能源管理工作站和各种能源计量设备构成完整的能耗监测与管理信息系统。智能能源网关负责主动与每一终端电表进行数据通信(抄表)并存储数据5。定时或实时采集的数据可通过电话线(或GSM无线方式)、中压载波(RS232)485总线等形式直接传回到管理部门的数据服务器中，并对这些数据分析处理。将结果以各种统计报表、图示等形式报告给管理部门，能自动计算电费，生成报表。
2数据采集监测点设置
   包括照明插座用电、空调用电、动力用电和特殊用电。
   照明插座用电是指建筑物主要功能区域的照明、插座等室内设备用电的总称。照明插座用电包括照明和插座用电、走廊和应急照明用电、室外景观照明用电。照明和插座是指建筑物主要功能区域的照明灯具和从插座取电的室内设备。走廊和应急照明是指建筑物的公共区域灯具，如走廊等的公共照明设备。室外景观照明是指建筑物外立面用于装饰用的灯具及用于室外园林景观照明的灯具。
   空调用电是为建筑物提供空调、采暖服务的设备用电的统称。空调用电包括冷热站用电、空调末端用电，共2个子项。冷热站是空调系统中制备、输配冷量的设备总称。空调末端是指可单独测量的所有空调系统末端，包括全空气机组、新风机组、空调区域的排风机组、风机盘管和分体式空调器等。
   动力用电是集中提供各种动力服务(包括电梯、非空调区域通风、生活热水、自来水加压、排污等)的设备(不包括空调采暖系统设备)用电的统称。动力用电包括电梯用电、水泵用电、通风机用电，
   特殊区域用电是指不属于建筑物常规功能的用电设备的耗电量，特殊用电的特点是能耗密度高、占总电耗比重大的用电区域及设备。特殊用电包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或其它特殊用电。
3数据采集系统布线方式
   在建筑能耗监测中计量装置和数据采集子系统之间采用了符合各相关行业智能仪表标准的各种有线或无线物理接口，数据采集子系统具有兼容不同协议类型的计量装置的能力。计量装置和数据采集子系统之间采用主-从结构的半双工通信方式。从机在主机的请求命令下应答数据采集子系统是通信主机，计量装置是通信从机。
   在进行楼内布线时，考虑系统安装成本，数据采集末端的变送器采用电信号或RS485通信方式进行连接。当连线距离小于50m时，采用屏蔽线连接；当连线距离大于50m时，由于屏蔽线电流或电压信号衰减较大，采用RS485通信方式进行I/O模块的连接，使有效传输距离达到1200m。当现场条件不满足采用电信号或RS485通信方式条件时，采用无线方式进行连接。在项目布线中为保证监测数据的独立性，能耗数据远程传输系统均尽可能的不与建筑原有的自动控制系统发生信息互连和共享，即构造独立布置能耗数据远程传输系统。
4建筑能耗数据传输系统
   能耗数据传输系统由数据采集子系统和监测建筑到数据中心传输子系统组成。数据采集子系统负责对建筑内电能或其它能耗信息进行采集。它通过信道对其管辖的各类表计的信息进行采集、处理和存储，并通过远程信道与数据中心交换数据。能耗数据传输系统采集并缓存其管理区域内监测建筑的能耗数据，完整转发给上级数据中心。计量装置和数据采集子系统之间应采用符合各相关行业智能仪表标准的各种有线或无线物理接口，数据采集子系统应具有兼容不同协议类型的计量装置的能力。数据采集子系统和数据中心应使用专线方式接入传输网络，并具有固定IP地址或者网络域名。

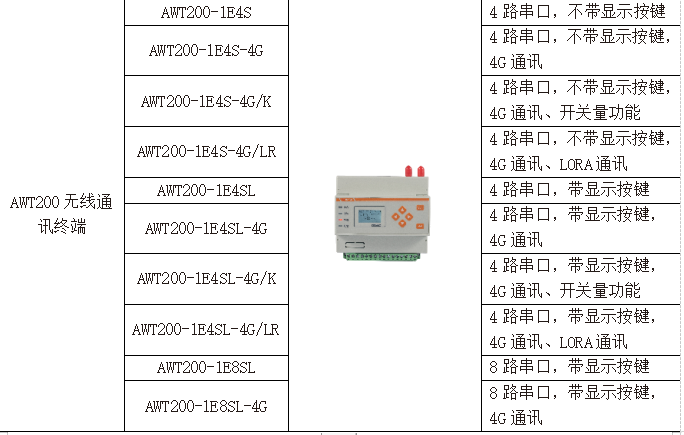

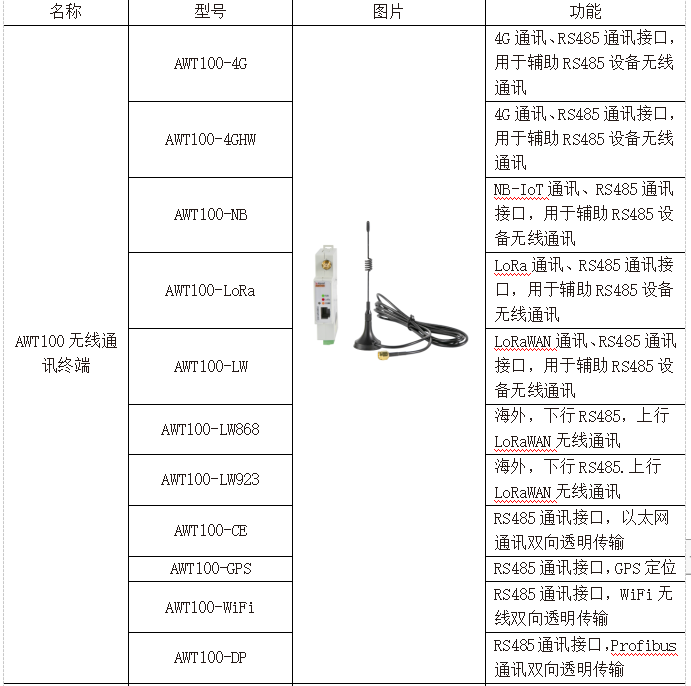

三安科瑞网关介绍

四结束语
   本文介绍了节能监管体系、能耗监测平台建设的实施过程，从总体上对监测平台系统构成进行介绍，并对数据的传输、采集点的设置等进行了具体分析。该系统不仅可以充分发挥能耗监测平台在节约型校园建设中的作用，还可扩展为其他建筑的能耗监测平台，具有一定的推广价值。


参考文献
[1]谭洪卫，徐钰琳.高校校园建筑能耗监管体系建设的探讨[A].上海市制冷学会.2009.
[2]张福麟，阮应君.推进节约型校园示范建设[J].建设科技.2009(05):25.
[3]智能电网用户端电力监控/电能管理/电气安全（产品报价手册）.2023.01版
[4]企业微电网设计与应用手册.2022.05版.
