AIM-D100-CA直流用绝缘监测装置

主要针对DC 100~1000V范围的电动汽车充电装置的绝缘监测而设计，也可以应用在储能直流、变电站的直流屏、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

AIM-D100-CA系列直流绝缘监测仪可以应用在100~1000V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品主要针对DC 100~1000V范围的电动汽车充电装置的绝缘监测而设计，也可以应用在储能直流、变电站的直流屏、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

电阻监测功能

产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。

电压监测功能

产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为100~1000V。

电流监测功能

产品可以监测直流系统电流，仅AIM-D100-CAI型有此功能。

LED指示功能

产品面板具有运行、通讯和故障LED指示灯，可以显示产品状态。

通讯组网功能

产品具有1路RS485接口，采用Modbus-RTU协议，可以进行数据交互。

金属外壳

产品采用金属外壳，壁挂式安装，也可以使用配件导轨安装。

插拔端子

产品采用插拔端子接线，方便接线和安装。

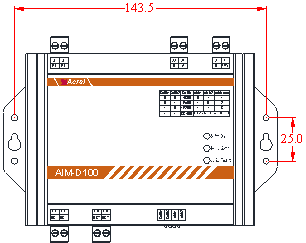

安装方式一：壁挂式安装。产品安装时，采用随货附带的2个M3自攻螺丝（或其他螺丝）穿过仪表两侧的安装孔，将其固定在柜内支架或者镀锌金属板上。

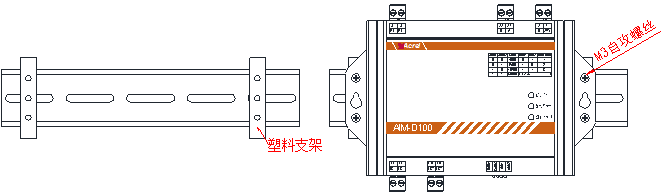

安装方式二：导轨式安装。产品安装时，先将随货附带的塑料支架卡在导轨上，将仪表两边的安装孔位与塑料支架安装孔对齐，用附带的4个M3自攻螺丝对齐安装孔位拧紧固定
