AIM-D100-CAD双路直流充电桩绝缘监测仪

主要针对DC 100~1000V范围的电动汽车双枪型充电桩的绝缘监测而设计，也可以应用在储能直流、变电站的直流屏、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正极和负极不接地。对于不接地（IT）配电系统，应路直流充电桩绝缘监测仪可以应用在100~1000V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品主要针对DC 100~1000V范围的电动汽车双枪型充电桩的绝缘监测而设计，也可以应用在储能直流、变电站的直流屏、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

电阻监测功能

产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警值和报警值时，能发出预警和报警信号。

电压监测功能

产品可以监测直流系统正负极之间的电压，正负极对地电压。当正负极接反时，仪表工作后读取数据时提示反接。

双路独立监测

产品具有两路独立监测功能，可以分别监测两路直流系统的绝缘水平和电压情况。

双路独立报警

产品具有两路独立报警功能，可以分别设置两路预警值，两路报警值。

LED指示功能

产品具有两个RGB Led指示灯，通过不同颜色和频率可以显示产品状态。

拨码设置功能

产品可以通过拨码开关组合设置通讯波特率和通讯地址。

通讯组网功能

产品具有1路RS485接口，采用Modbus-RTU协议，可以进行数据交互。

通讯触发启动

产品使用通讯功能启动绝缘监测，启动后监测一次绝缘电阻和正负极对地电压，监测结束后与大地脱离，不影响直流系统对地绝缘水平。

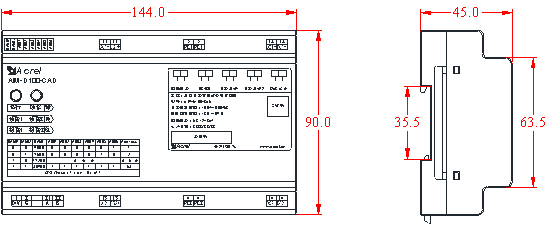

安装方式可选

产品采用塑料外壳，兼容导轨和壁挂两种安装方式，默认导轨安装。

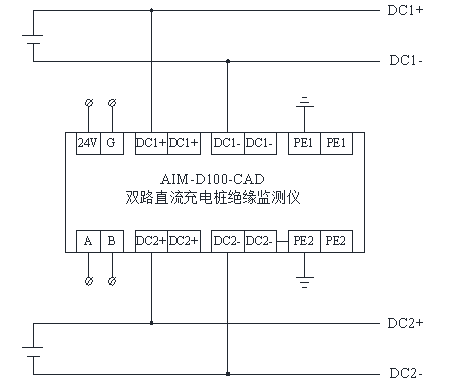

插拔端子

产品采用插拔端子接线，方便接线和安装。

壁挂式安装：将背部四个安装卡扣拉出，使用螺丝固定在平面完成安装。

导轨式安装：将导轨固定在安装位置，仪表卡入导轨，两端固定
