AIM-D100-TS储能直流系统用绝缘监测装置

可以应用在15~1500V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品主要针对DC 15~1500V范围的储能直流系统的绝缘监测而设计，也可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

电阻监测功能

产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。

电压监测功能

产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为15~1500V。

LED指示功能

产品具有两个RGB Led指示灯，通过不同颜色和频率可以显示产品状态。

拨码设置功能

产品可以通过拨码开关组合设置通讯波特率和通讯地址。

继电器输出功能

产品具有 2 路继电器输出，可以选择常开或者常闭模式。

通讯组网功能

产品具有1路RS485接口，采用Modbus-RTU协议，可以进行数据交互。

安装方式可选

产品采用塑料外壳，兼容导轨和壁挂两种安装方式，默认导轨安装。

插拔端子

产品采用插拔端子接线，方便接线和安装。

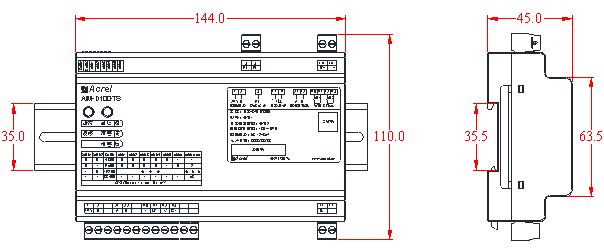

壁挂式安装：将背部四个安装卡扣拉出，使用螺丝固定在平面完成安装。

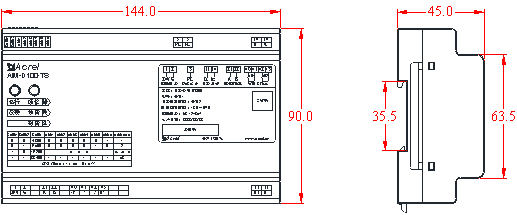

导轨式安装：将导轨固定在安装位置，仪表卡入导轨，两端固定。
