AIM-D200-CAI电动汽车充电桩用绝缘监测装置

产品简介

可以应用在100~1000V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品基于不平衡桥原理，避免了平衡桥在正负极同时存在接地故障时无法检测绝缘电阻的问题。

产品主要针对DC 100~1000V范围的电动汽车充电桩的绝缘监测而设计，也可以应用在储能直流、变电站的直流屏、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

功能特点

电阻监测功能

产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警值和报警值时，能发出预警和报警信号。

电压监测功能

产品可以监测直流系统正负极之间的电压，正负极对地电压。当正负极接反时，仪表工作后读取数据时提示反接。

电流监测功能

产品可以监测直流系统电流，根据额定电流选择分流器接入。

LED指示功能

产品面板具有运行、通讯和故障LED指示灯，可以显示产品状态。

通讯组网功能

产品具有1路RS485接口，采用Modbus-RTU协议，可以进行数据交互。

通讯触发启动

产品使用通讯功能启动绝缘监测，启动后监测一次绝缘电阻和正负极对地电压，监测结束后与大地脱离，不影响直流系统对地绝缘水平。

导轨安装

产品采用塑料外壳，标准35mm导轨安装。

插拔端子

产品采用插拔端子接线，方便接线和安装。

AIM-D200-CAI电动汽车充电桩用绝缘监测装置

产品简介

功能特点

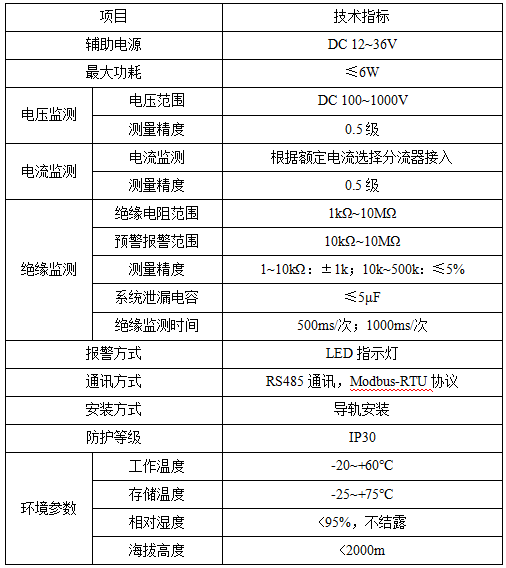

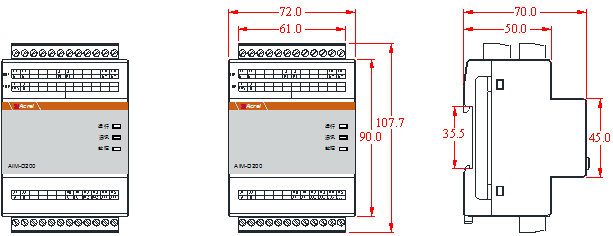

外形尺寸

外形尺寸

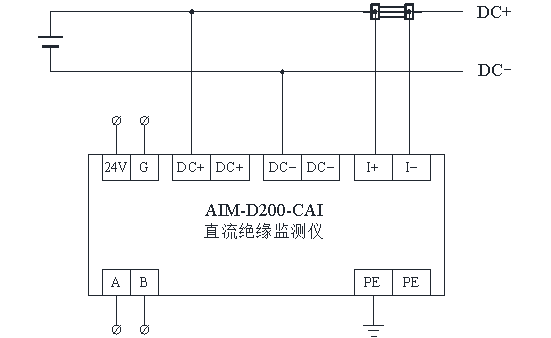

接线示意图
